TWS Bluetooth antena za slušalice
Najveći razlog zašto su Bluetooth slušalice toliko popularne je taj što su bežične i oslobađaju se okova žičanih kablova za slušalice. Bluetooth slušalice prenose signale putem radio talasa, tako da je dizajn antene veoma važan. Ovaj članak ukratko predstavlja uobičajene vrste antena koje se koriste u ručnim digitalnim proizvodima.
1. PCB antena.
PCB antena je antena direktno sastavljena od bakarne folije na PCB ploči, koja ima prednosti niske cijene, visoke stabilnosti serije i bez otklanjanja grešaka u proizvodnji. Nedostatak je što je pogodan samo za jedan frekventni opseg, a budući da se sastoji od PCB bakarne folije, pozicija antene je relativno ograničena. Osim toga, PCB antena općenito zahtijeva veliku površinu glave, a veličina same antene je također velika. PCB antene se široko koriste u laptop računarima, TV kutijama, itd. PCB antene u Bluetooth slušalicama prikazane su na sljedećoj slici:
2. Keramička antena.
Keramička antena je minijaturna antena pogodna za Bluetooth uređaje. Zauzima mali prostor i ima dobre performanse. Ima uski propusni opseg i teško je postići više frekvencijskih opsega. Može efikasno poboljšati integraciju matične ploče i smanjiti ograničenje antene na ID.; Dizajn treba uvesti na početku definicije ploče. Keramičke antene se dijele na blok keramičke antene i višeslojne keramičke antene:
Blok antena: Cijelo keramičko tijelo se sinterira na visokoj temperaturi, a zatim se metalni dio antene štampa na površini keramičkog bloka.
Višeslojna antena: pečenje usvaja metodu zajedničkog pečenja na niskim temperaturama da kaže da se višeslojna keramika slaže i poravnava, a zatim sinteruje na visokoj temperaturi, tako da se metalni provodnik antene može štampati na svakom sloju keramičkog dielektrika. prema zahtjevima dizajna, tako da može učinkovito smanjiti veličinu antene i postići svrhu skrivanja antene.
Budući da je dielektrična konstanta same keramike viša od one na štampanoj ploči, upotreba keramičke antene može efikasno smanjiti veličinu antene, istovremeno osiguravajući performanse antene. Nedostatak keramičkih antena je što imaju problema sa konzistentnošću, velike su, a takođe su i ograničene kada se postavljaju. Keramičke antene se najčešće koriste u IoT proizvodima, kao što su GPS antene i Bluetooth antene.

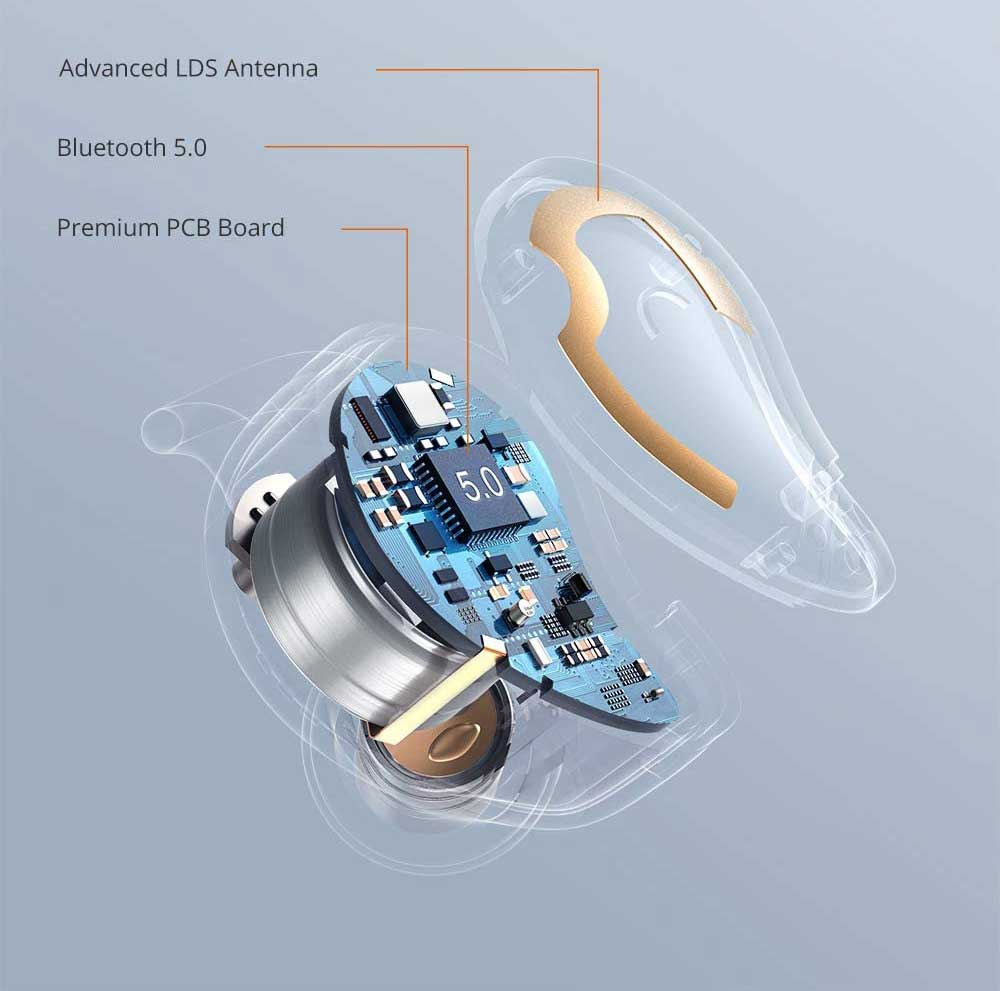

3. LDS antena.
LDS antenska tehnologija je tehnologija laserskog direktnog strukturiranja, koja koristi kompjuter za kontrolu kretanja lasera prema putanji provodnog uzorka i projektuje laser na oblikovani trodimenzionalni plastični uređaj. U roku od nekoliko sekundi, uzorak kola se aktivira. Njegov princip je sličan PCB anteni, razlika je u tome što LDS koristi oblik antene da projektuje laser na plastično kućište i galvanizaciju da formira metalnu antenu u roku od nekoliko sekundi. Najveći nedostatak LDS antene je visoka cijena i komplikovan proces. Najveća prednost je što se antena može postaviti direktno na poleđinu kućišta, tako da je slobodno područje antene veliko i efikasnost antene visoka. Trenutno se široko koristi u vrhunskim pametnim telefonima, pametnim satovima/trakama i Bluetooth slušalicama.
