Već 2014-2016 neke audio kompanije su na tržište izbacile prvu generaciju zaista bežičnih slušalica, ali su imale problema s Bluetooth vezom, mikrofonom, baterijom itd. Apple je 2016. godine službeno otkazao 3,5 mm audio priključak na iPhone 7 seriji i lansirao novi proizvod, Apple AirPods, koji se može glatko upariti s iPhoneom, iPadom i MacBook-om za nekoliko sekundi, a besprijekorna Bluetooth veza je nevjerovatna. Neverovatan stepen.
Čim je Airpods lansiran, ovo rješenje s dvokanalnom tehnologijom prijenosa i futrolom za punjenje brzo je dovelo na tržište. Neko vrijeme su True Wireless Stereo slušalice (TWS) postale najpopularniji tip slušalica na tržištu. Android i audio proizvođači su slijedili primjer, kao što su Sony, Beats, Bose, Jabra, Sennheiser itd., svi su lansirali svoje proizvode, a TWS brendovi na tržištu se mijenjaju svakim danom. Nakon više od pet godina razvoja, TWS bežične slušalice postale su najbrže rastući proizvod potrošačke elektronike.
Kako je TWS plus povezan sa TWS-om?
Kada govorimo o TWS-u, često čujemo izraz TWS plus, pa kakve su korelacije i razlike između njih?
TWS koristi Bluetooth 5{1}} glavnu i pomoćnu tehnologiju prijenosa na uho. Prilikom povezivanja potrebno je prvo spojiti slušalice na glavno uho (obično desno uvo), a zatim se spajaju glavna i pomoćna uha, pa se upoređuje vrijeme potrebno za povezivanje. dugo. Stoga je TWS podložniji vanjskim smetnjama, a njegova potrošnja energije je velika.
TWS plus
TWS plus (True Wireless Stereo Plus) je vlasnička tehnologija kompanije Qualcomm, koja je predstavljena u Snapdragon 845 procesoru koji je Qualcomm predstavio 2017. godine na Android telefonima. TWS plus je evolucija TWS-a. Obje njegove slušalice mogu se direktno povezati na audio izvor. Kao što naziv govori, lijevo i desno uho mogu raditi nezavisno. Ovo omogućava svakoj slušalici da primi odgovarajući audio signal uz minimalne gubitke, brzo povezivanje i uštedu energije. Dok TWS plus kompatibilne slušalice nude viši kvalitet zvuka, ova funkcija također ovisi o kompatibilnom audio izvoru.
U februaru 2018. Qualcomm je lansirao TWS plus tehnologiju kako bi postigao normalan rad između TWS slušalica koje koriste Qualcomm QCC5100/QCC30XX Bluetooth čipove i mobilnih telefona baziranih na mobilnim platformama kao što je Snapdragon 845/7XX/855/865. Korištenjem ovog rješenja postojaće dvije nezavisne komunikacijske veze koje se direktno prenose na lijevi i desni kanal kako bi se ostvarile nezavisne veze. Kada puštate muziku, čak i ako je jedna slušalica uklonjena, muzika se neće prekidati.
Trenutni status quo je da su sve prave bežične slušalice kompatibilne sa TWS-om, ali ne podržavaju sve TWS plus.
Tržište TWS-a u procvatu
Iako se TWS tehnologija sve više koristi u prijenosnim računalima, tabletima i televizorima, pametni telefoni su i dalje najpopularniji uređaji za uparivanje za TWS, a veliki proizvođači pametnih telefona, uključujući Apple i Samsung, povukli su se iz svojih najnovijih izdanja. Uklonite 3,5 mm audio priključak.
Trenutno se tržište TWS slušalica razvilo od tamnog konja do zlatnog konja, a tržište i obim prodaje stalno rastu iz godine u godinu. U svom Global Consumer Audio anketi za 2020., Qualcomm je spomenuo da se globalno usvajanje TWS slušalica skoro udvostručilo od 2019. godine, sa 23 posto na 42 posto. Uz to, oko 42 posto potrošača koristi bežične slušalice za gledanje televizije, filmova i drugog video sadržaja. Očekuje se da će taj broj nastaviti rasti kako se vijek trajanja baterije dalje poboljšava.
Prema prognozi istraživanja grand view, globalna veličina tržišta TWS slušalica iznosit će približno 25,32 milijarde USD u 2020. i očekuje se da će rasti po CAGR od 36,1 posto od 2021. do 2028. Uz sve veću potražnju za streaming sadržaja u kombinaciji sa brzim usvajanjem društvenih medija i kratkih video aplikacija, očekuje se da će se rast tržišta TWS slušalica nastaviti ubrzavati u narednih nekoliko godina.
Prema Strategy Analytics-u, u 2020. ukupna globalna prodaja Bluetooth slušalica je premašila 300 miliona, a prodaja TWS slušalica je premašila polovinu ove brojke na 170 miliona. Konkretno, trend razvoja globalnog tržišta TWS slušalica sličan je onom na tržištu pametnih telefona prije 10 godina. Apple je vodeći u industriji i uglavnom zauzima high-end tržište, dok Android postepeno prodire na low-end tržište kroz strategiju niske cijene, a njegov trend stope penetracije Također postoje sličnosti sa prethodnim pametnim telefonima. Podaci istraživanja iz Strategy Analytics pokazuju da je s lansiranjem AirPods Pro-a, prodaja Apple AirPods-a naglo porasla sa 1 milion u 2016. na 15 miliona u 2018. i nevjerovatnih 60 miliona u 2019. godini.
Analitičari Juniper Research-a procjenjuju da je Apple prodao skoro 85 miliona AirPod-a u 2020. godini, što čini oko 70 posto ukupnog prihoda kategorije TWS i 55 posto tržišnog udjela prodanih proizvoda.

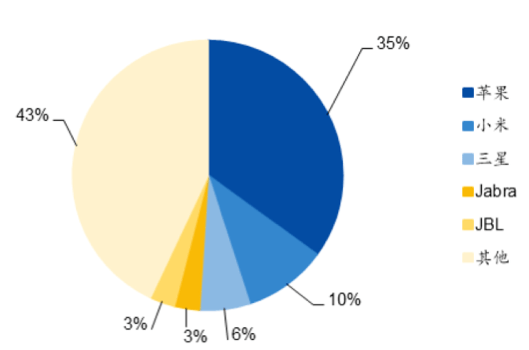

Iz perspektive distribucije brenda, tržište TWS slušalica prvi je detonirao Apple. Nakon nekoliko godina razvoja, njegov proizvod AirPods ima vrlo visok tržišni udio na tržištu srednje i visoke klase. Prema podacima analize iz Counterpointa, od drugog kvartala 2020. godine, prve tri kompanije na TWS tržištu su Apple (35 posto), Xiaomi (10 posto) i Samsung (6 posto). tržište.
01
Jedna od osnovnih tehnologija TWS-a: Bluetooth 5.0
Bluetooth je tehnologija bežičnog prijenosa koja teoretski omogućava veze kratkog dometa između uređaja unutar 100 metara. U praksi, kada koristimo male uređaje, obično koristimo efektivnu udaljenost od oko 10 metara. Najveća karakteristika Bluetooth-a je to što omogućava mobilnim komunikacijskim uređajima i računarima da se umreže i prenose podatke i poruke bez upotrebe kablova. Može se reći da je Bluetooth tehnologija velika prekretnica u razvoju slušalica, te da je jedna od najvažnijih tehnologija u TWS-u.
U poređenju sa prethodnom generacijom Bluetooth-a 4.2, Bluetooth 5.0, koji je izašao 2{{10}}16. juna, ima veću udaljenost prijenosa i bržu brzinu prijenosa. Efektivna udaljenost prijenosa je 4 puta veća od BLE 4.2 verzije, a brzina prijenosa je 2 puta veća. Značajne optimizacije Bluetooth 5.0 u brzini prijenosa i kašnjenju omogućavaju mnoge aplikacije za bežične uređaje koji zahtijevaju više informacija i brži odgovor. Što se tiče praktične upotrebe, velika propusnost prenosa Bluetooth 5.0 takođe omogućava TWS dvosmjerni razgovor, a veća brzina prijenosa čini reprodukciju zvuka prirodnijom.
Bluetooth 5.2 predstavlja najnoviji razvoj Bluetooth tehnologije. Bluetooth SIG je 2020. lansirao LE audio, novu generaciju standarda Bluetooth audio tehnologije. Zasnovan je na Bluetooth 5.2 standardu i usvaja novi "LC3" audio dekoder sa dobrim kvalitetom zvuka i malom potrošnjom energije, koji može efikasnije komprimirati audio podatke i prenositi više podataka na nižoj propusnosti bez žrtvovanja kvaliteta zvuka, što je dobro za oboje kvalitet zvuka i energetska efikasnost. Najiščekivaniji napredak u Bluetooth 5.2 je uvođenje Sync Channel-a, tehnologije koja nam omogućava da povežemo više Bluetooth uređaja na jedan izvor. Zamislite samo kako bi bilo udobno kada bismo se mogli povezati sa svim uređajima odjednom i automatski se prebacivati između njih bez potrebe da ručno mijenjamo vezu između njega i telefona, PC-a ili TV-a kada koristite TWS kod kuće.
Brzi razvoj TWS-a podstakao je industrijsku nadogradnju relevantnih proizvođača lanca nabavke. Tehnološki napredak u glavnom kontrolnom čipu, čipu za upravljanje napajanjem, čipu prijemnika za bežično punjenje, bateriji kutije za punjenje, bateriji za slušalice, kontroli dodirom i drugim tehnologijama poboljšao je performanse i funkcije TWS slušalica i donio bolje korisničko iskustvo.
02
Druga osnovna tehnologija TWS-a: Bluetooth glavni kontrolni čip
U TWS-u, važnost Bluetooth master čipa je očigledna. Za razliku od relativno glomaznih mobilnih telefona i drugih slušalica, zahtjevi za prenosivosti TWS-a imaju veće zahtjeve za veličinu i integraciju glavnog kontrolnog čipa. Uz dodatak novih modula kao što su smanjenje buke i funkcionalni senzori, postavljaju se veći zahtjevi za iskorišćenost prostora šupljine i visoku integraciju čipa. Bluetooth glavni SoC sa sveobuhvatnim funkcijama i visokom integracijom pruža snažnu garanciju za TWS da realizuje različite funkcije.
Trenutno na TWS glavnom tržištu kontrolnih čipova postoji na desetine proizvođača, tržište postepeno sazrijeva, a konkurencija među proizvođačima je žestoka. High-end tržište predstavljaju Apple, Qualcomm, Hengxuan i Broadcom, a tržište srednjeg i nižeg ranga uključuje Luoda, Realtek i Lanxun. Prema nepotpunim statistikama, od oktobra 2020. u Kini je bilo više od 22 TWS glavna proizvođača Bluetooth čipova.
Qualcomm QCC5124 sistem-na-čipu (SoC) je dizajniran da zadovolji potrebe malih uređaja za robusnim, visokokvalitetnim, bežičnim Bluetooth iskustvom slušanja uz nisku potrošnju energije za dužu reprodukciju zvuka. Arhitektura QCC5124 je dizajnirana za visoke performanse uz nisku potrošnju energije. U poređenju sa prethodnom tehnologijom, potrošnja energije se može smanjiti do 65 procenata, što omogućava dužu reprodukciju zvuka u gotovo svim režimima rada.
03
TWS osnovna tehnologija tri: aktivna redukcija buke
Posljednjih godina potrošači posvećuju sve više pažnje funkciji smanjenja buke TWS slušalica, a tehnologija aktivne redukcije buke (ANC) postala je standard vrhunskih proizvoda za slušalice. Podaci Qualcommovog istraživanja tržišta pokazuju da je 71 posto potrošača zainteresirano za aktivno uklanjanje buke kao funkciju.
Otkako je Apple objavio AirPods Pro, TWS slušalice su počele da ubrzavaju prelazak na TWS plus ANC. Trenutno, sve uobičajene Bluetooth slušalice za aktivno smanjenje buke na tržištu usvajaju rješenje razdvajanja Bluetooth čipa i čipa za aktivno smanjenje šuma. Za TWS slušalice sa malim unutrašnjim prostorom, rješenje s jednim čipom ne samo da troši manje energije, već i ostavlja više prostora za akustične uređaje i baterijske module. Stoga će ova arhitektura postati i trend razvoja TWS slušalica. Naravno, pored aktivnog čipa za smanjenje buke, efekat smanjenja buke TWS slušalica je takođe povezan sa dizajnom šupljine za slušalice, a fabrika čipova treba da blisko sarađuje sa OEM/ODM proizvođačima.
Dialogov DA7401 je mono ANC kodek visokih performansi dizajniran za TWS slušalice i pametne uređaje za nošenje u ušima. Ima dinamički opseg reprodukcije od 115 dB, dinamički opseg snimanja od 103 dB, hibridni ANC i fleksibilnu arhitekturu sata.
DA7402 je stereo kodek visokih performansi, ultra-niske snage, koji koristi Dialogovu prilagođenu digitalnu hibridnu ANC tehnologiju za pružanje snažnijeg odbijanja ambijentalne buke u širem frekventnom opsegu, čineći zvukom u svakom okruženju. za najbolje korisničko iskustvo. DA7402 integriše audio procesor koji pruža odlične audio performanse, uključujući dinamički raspon reprodukcije od 115 dB i stopu uzorkovanja od 384 kHz. Osim toga, pruža audio propusni opseg od 40 kHz za podršku zvuka visoke rezolucije.
DA7402 je jedan od najmanjih digitalnih aktivnih kodeka za poništavanje buke na današnjem tržištu, koji troši polovinu snage od današnjih vodećih čip rješenja i udvostručuje audio performanse, što ga čini idealnim za sportske slušalice, pametne uređaje za nošenje u ušima, TWS slušalice i još mnogo toga. .
04
TWS osnovna tehnologija četiri: MEMS mikrofon
Mnoge funkcije TWS slušalica zahtijevaju odgovarajuće senzore za pružanje hardverske podrške. Trenutno, glavne senzorske jedinice TWS slušalica uključuju zvučnike za puštanje muzike, MEMS mikrofone za aktivno smanjenje buke i komunikaciju, optičke senzore za detekciju u uhu, senzore otiska glasa kostiju za smanjenje komunikacijske buke i 360 šestosnih senzora za surround zvuk , itd.
U TWS slušalicama, prethodni mikrofon se uglavnom koristio za funkciju govornog poziva. Uz primjenu ANC tehnologije za smanjenje buke u TWS slušalicama, kako bi se postigao bolji efekat smanjenja buke, rješenja za saradnju sa više mikrofona su naširoko korištena, a zahtjevi za performansama mikrofona također su sve veći i veći. MEMS silikonski čipovi imaju prednosti male veličine i jake stabilnosti. Budući da dodatak funkcije smanjenja šuma postavlja veće zahtjeve za performanse mikrofona, MEMS mikrofoni su postali prvi izbor za TWS slušalice.
TDK-ov MEMS mikrofon visokih performansi T5837/38 PDM ima visoku tačku akustičnog preopterećenja (AOP) od 133dB SPL, visok odnos signal-šum od 68dBA i širok dinamički raspon, što ga čini idealnim za aplikacije koje se kreću od vrlo tihih do vrlo bučni, kao što su Field pametni zvučnici za glasovne prijemnike za ANC TWS aplikacije. T5848 SmartSound I2S MEMS mikrofon može da obezbedi visoku tačku akustičkog preopterećenja od 133dB SPL, visok odnos signal-šum od 68dBA i širok dinamički opseg, pogodan za aplikacije koje zahtevaju visoke akustičke performanse u dinamičkim i bučnim okruženjima.
05
TWS jezgra tehnologije pet: čip za upravljanje napajanjem
Čip za upravljanje napajanjem se uglavnom koristi za punjenje i pražnjenje TWS slušalica, kao i za prepunjavanje baterije, prekomjerno pražnjenje, prekomjernu struju i nadzor temperature i zaštitu od kratkog spoja tokom procesa punjenja i pražnjenja. Iako je snaga punjenja i pražnjenja čipa za upravljanje napajanjem relativno mala u poređenju sa tradicionalnim uređajima, za TWS slušalice sa visokim zahtevima za prenosivosti, neophodna je zbog bezbednosti, niske potrošnje energije, visokog otpornog napona, visoke integracije i visoke efikasnosti. Zahtjevi su relativno visoki.
MAX77650/MAX77651 su visoko integrisani čipovi za upravljanje napajanjem s ultra-niskom potrošnjom (PMIC-i) idealni za aplikacije koje se mogu nositi sa malom potrošnjom i veličinom kao što je TWS gdje su veličina i efikasnost kritične. Oba čipa sadrže SIMO buck-boost regulator koji obezbeđuje tri nezavisno programabilne šine napajanja.
Dodatno, 150mA LDO obezbeđuje odbijanje talasa za audio, kao i aplikacije osetljive na buku. Visoko konfigurabilni linearni punjač podržava različite kapacitete Li-ion baterija i uključuje praćenje temperature baterije za povećanu sigurnost (JEITA). Analogni multipleksori u MAX77650/MAX77651 mogu prebaciti više internih napona i strujnih signala na vanjske čvorove za praćenje pomoću eksternog ADC-a. Za konfiguraciju i provjeru radnog statusa uređaja dostupan je dvosmjerni I2C interfejs.
Epilog
TWS slušalice su sastavni dio industrije pametnih audio uređaja i tržišta u nastajanju. Yole Développement predviđa da će godišnje isporuke TWS slušalica, slušnih pomagala, pametnih satova i pametnih zvučnika premašiti 1,3 milijarde jedinica do 2026. godine, a kvalitetan zvuk će postati neophodan za mnoge aplikacije kao što su igre, AR/VR iskustva i 3D zvuk efekti. backup funkcija. Pametni telefoni i slušalice imaju veoma visok stepen ekološke usklađenosti. Trenutno je globalna isporuka Android mobilnih telefona oko 6 puta veća od Apple mobilnih telefona. Očekuje se da će se u budućnosti udio Androida u industriji TWS slušalica značajno povećati.

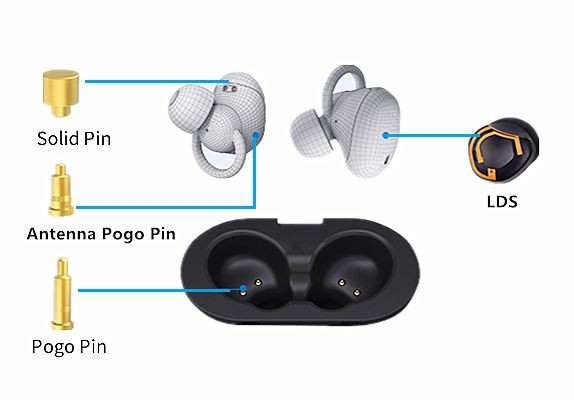

Najvažnije je rješenje za punjenje pogo pin:
