Kako dizajnirati TWS antenu za slušalice?
Kao važan dio Bluetooth modula, TWS slušalica Bluetooth antena također igra važnu ulogu u TWS slušalicama. Dizajn Bluetooth antene i njena prikladnost sa slušalicama pomažu da se poboljša kvalitet prijenosa Bluetooth komunikacije, čime se poboljšava stvarno korisničko iskustvo.
Među trenutnim TWS slušalicama, široko korišćene Bluetooth antene su uglavnom podeljene u četiri tipa, naime PCB antene, FPC antene, keramičke antene i LDS antene. Ovaj put, I Love Audio Network će podijeliti ulogu, tipove i izbore dizajna TWS Bluetooth antene za slušalice s tri aspekta: važnost antene u TWS slušalicama, uvođenje TWS Bluetooth antene za slušalice i kako odabrati dizajn TWS slušalica.
1. Važnost TWS antene za slušalice
Od staromodnih radija do sadašnjih pametnih zvučnika, od "velike braće" do pametnih telefona, od tradicionalnih Bluetooth slušalica do pravih TWS bežičnih slušalica. U razvoju tehnologije potrošačke elektronike, antena je važan firmver. Sa rođenjem koncepta Interneta svega, uloga antene je još važnija za pametne kuće, pametna vozila i pametne nosive uređaje koji se međusobno povezuju i kontroliraju pomoću jedne mašine.

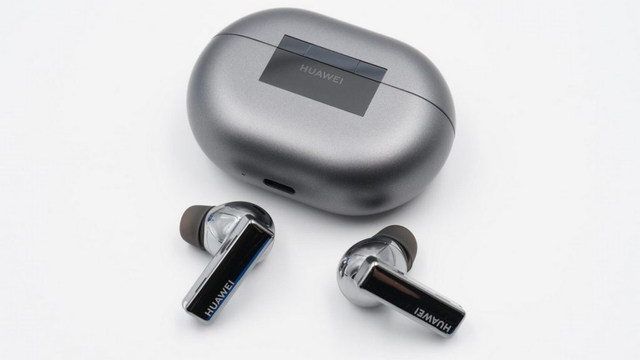

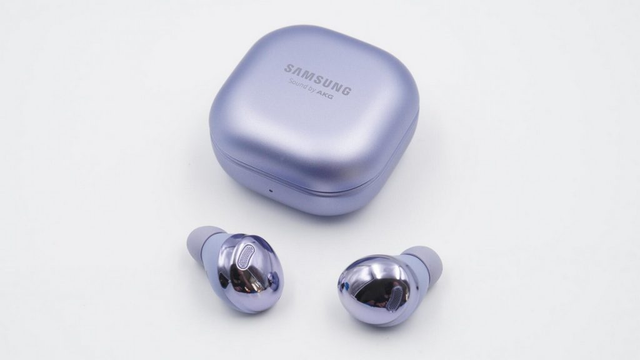

TWS slušalice su True Wireless Stereo slušalice. Glavni način upotrebe je povezivanje s mobilnim uređajima kao što su mobilni telefoni i kompjuteri putem Bluetooth radio frekvencije, a zatim prijenos audio informacija na slušalice, a zatim ih dekodiranje i izlaz na kraju slušalica.
U ovom procesu, Bluetooth antena je potrebna da djeluje kao "toranj" za komunikaciju između dvije strane i obavljanje zadataka slanja i primanja. Stoga se u TWS slušalicama Bluetooth čip i Bluetooth antena međusobno nadopunjuju kako bi se ostvarila bežična reprodukcija muzike i izbjeglo okove žica.
2. Predstavljanje TWS Bluetooth antene za slušalice

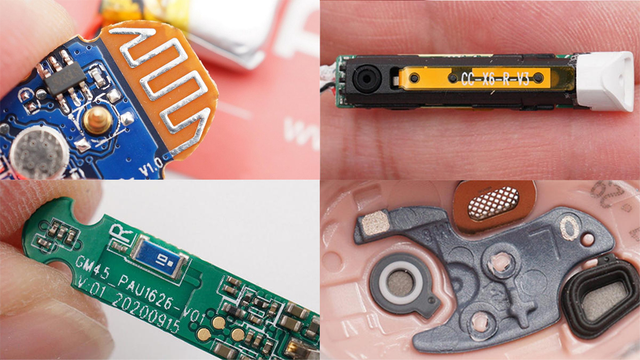

Kao važan firmver TWS slušalica, trenutni razvoj Bluetooth antene je relativno zreo. Postoje uglavnom četiri tipa PCB ugrađene antene, FPC, keramika i LDS. Uzmite u obzir izgled proizvoda za slušalice TWS, zahtjeve za frekvencijski opseg i cijenu kako biste odabrali najprikladniji tip antene.

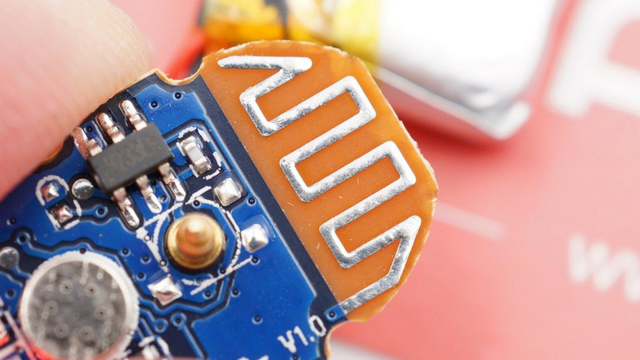

PCB ugrađena antena
Kao što ime govori, PCB antena je tip antene koji je direktno nacrtan na PCB ploči. Široko se koristi u pločama sa jednofrekventnim modulima kao što su Bluetooth moduli, WIFI moduli i ZIGBEE moduli. U TWS slušalicama, zbog ograničenja jačine zvuka, primjena ugrađene Bluetooth antene je relativno rijetka.
Ugrađene PCB antene mogu biti dizajnirane i implementirane od strane dobavljača PCB ploča, koje su ekvivalentne dijelu ploče sa sklopom.
Prednosti: PCB antena nema potrebu za višestrukim otklanjanjem grešaka i može se direktno nacrtati na PCB-u bez troškova.
Nedostaci: Potrebna površina je velika, usmjerenost je relativno jednostruka, pogodna samo za jedan frekventni opseg, konzistentnost različitih serija antena je relativno loša, a sposobnost protiv smetnji je slaba.

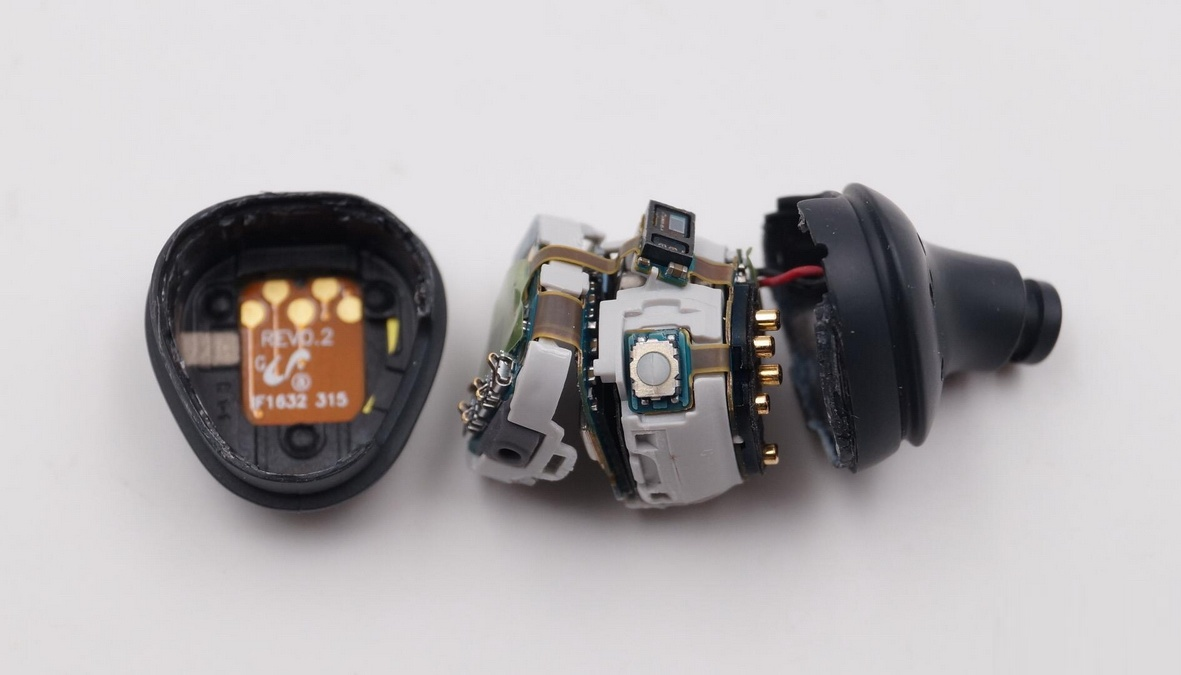

FPC antena
FPC antena je evoluirala iz PCB antene na ploči. Zbog ograničenja jačine zvuka TWS slušalica, prostor na unutrašnjoj matičnoj ploči ne može da primi antenu. FPC antena je ekvivalentna vađenju antenskog kola iz PCB-a i korištenju drugih vanjskih metala kako bi antena postala zasebna komponenta. Tako da se može bolje postaviti u unutrašnji prostor TWS slušalica.
FPC antenu može realizovati fabrika PCB ploča od meke ploče i fleksibilnog materijala.
Prednosti: Primjenjivo na većinu malih elektroničkih proizvoda, frekvencijski opsezi koji se mogu napraviti su također bogati, performanse su bolje, a cijena niža.
Nedostaci: Svaki proizvod mora biti pojedinačno otklonjen i ručno zakrpljen.

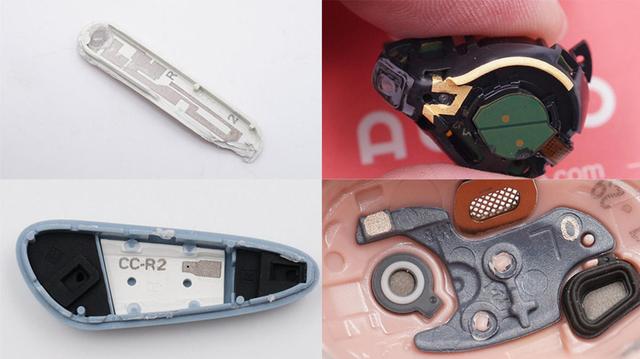

LDS antena
LDS antena je daljnja nadogradnja FPC antene. Iako je FPC antena u velikoj meri mogla da iskoristi unutrašnji prostor slušalica, i dalje joj je potrebna ravna ravan za pričvršćivanje.
LDS antena koristi tehnologiju laserskog direktnog oblikovanja, koja koristi lasersku tehnologiju za direktno formiranje metalnih antenskih uzoraka na nosačima, poklopcima itd., koji se mogu laserski obrađivati na nepravilnim površinama unutar slušalica, dodatno koristeći unutrašnji prostor slušalica.
Proizvođači LDS antena za lasersku obradu, lasersku tehnologiju i tehnologiju galvanizacije mogu to podržati.
Prednosti: Svi pravci mogu biti podržani i imaju jaku prihvatljivost.
Nedostaci: Trošak je skuplji, a postoje i posebni zahtjevi za materijal vanjske površine proizvoda.

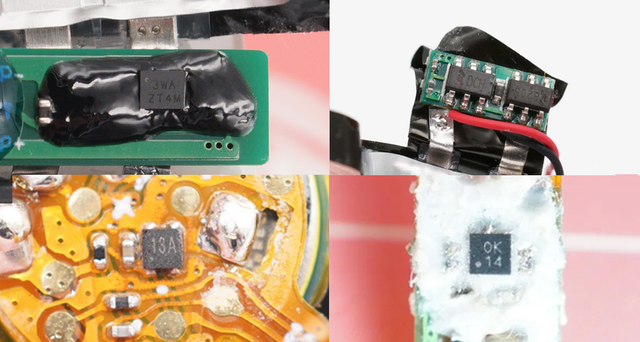

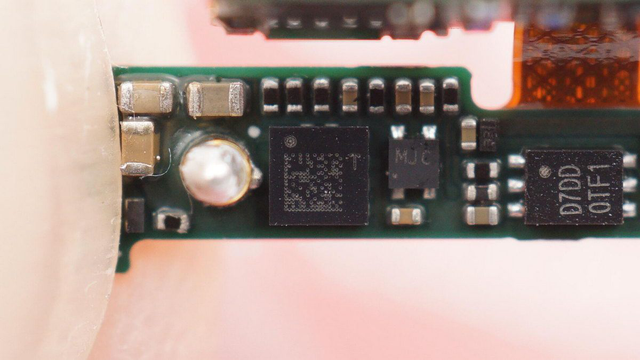

Keramička antena
Keramička antena je još jedan antenski proizvod koji se široko koristi u uređajima s Bluetooth modulom. Ime je dobio po upotrebi keramičkih školjki. Uglavnom se dijeli na dvije vrste: blok keramičku antenu i višeslojnu keramičku antenu.
Masovna keramička antena služi za štampanje metalnog dela antene na brzoj keramičkoj površini, a višeslojna keramička antena se može štampati na svakom keramičkom dielektričnom sloju u skladu sa zahtevima dizajna, čime se smanjuje veličina antene.
Prednosti: Mala veličina, jednostavna primjena, niska cijena, dobre performanse i zauzimaju samo mali prostor.
Nedostaci: Zahtjevi za slobodnu površinu su relativno visoki, usmjerenost je relativno jedinstvena, a postoje zahtjevi za položajem postavljanja.

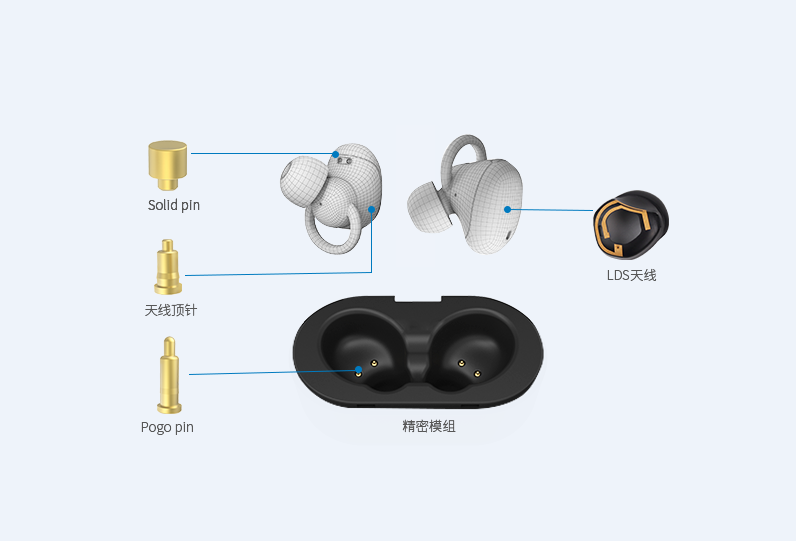

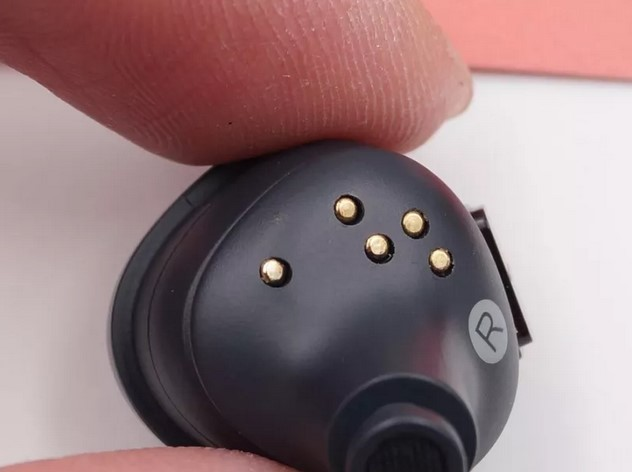

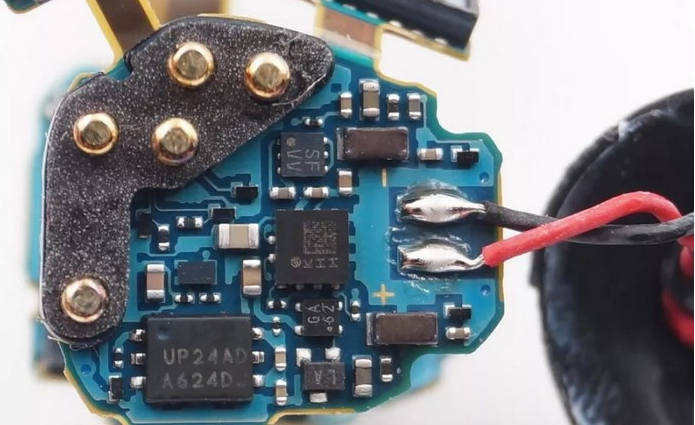

Pogo Pin antena
Kako odabrati pravu antenu
Teoretski gledano, u smislu cene, PCB i FPC antene koštaju manje, keramičke antene su umerene, a LDS antene su skuplje; a u pogledu iskorišćenja prostora, LDS antene su najfleksibilnije i mogu u potpunosti da iskoriste unutrašnji prostor slušalica.
U pogledu performansi, mogućnosti slanja i prijema vanjskih antena su općenito bolje od onih ugrađenih antena. TWS slušalice su dizajnirane sa ugrađenim antenama zbog ograničenja volumena i zahtjeva za prenosivosti. Performanse su relativno slične i potrebno je sveobuhvatno razmotriti niz faktora da biste odabrali odgovarajuću antenu.
Dizajn Bluetooth antene TWS slušalica utiče na kvalitet prenosa Bluetooth komunikacije, što zauzvrat utiče na stvarno korisničko iskustvo. Na izbor Bluetooth antene utiču mnogi faktori kao što su performanse, frekvencijski opseg, cena i prostor za upotrebu. Samo uzimajući u obzir specifične uslove proizvoda i scenarije upotrebe, i odabirom odgovarajuće antene, mogu se postići maksimalne performanse proizvoda.
Rezimiraj
Stvarno korisničko iskustvo TWS slušalica zahtijeva superpoziciju mnogih faktora kako bi se prikazao savršeni efekat. Kao glavna komponenta Bluetooth antene TWS slušalica, djeluje kao most za komunikaciju između TWS slušalica i mobilnih uređaja i pruža garancije za stabilnost Bluetooth veze TWS slušalica i kvalitet prijenosa kvaliteta zvuka.
Trenutno, glavni proizvodi Bluetooth antena koji se koriste u TWS slušalicama na tržištu uglavnom uključuju PCB antene, FPC antene, keramičke antene i LDS antene. Svaki od četiri proizvoda ima prednosti i nedostatke i treba ih razmotriti u smislu performansi, frekvencijskog opsega, cijene, prostora za korištenje, itd., kako bi se izabrala najprikladnija antena i poboljšale performanse i konkurentnost proizvoda.
Popularnost TWS slušalica brzo je pokrenula nadogradnju povezanih industrijskih lanaca. Napredak u Bluetooth modulima, Bluetooth tehnologiji, antenama i srodnim tehnologijama osigurava stabilnost veze, kvalitet zvuka i druge aspekte performansi. Trenutne TWS slušalice rijetko su doživjele prekid veze u ranoj fazi razvoja, a kvalitet zvuka je oštećen i povremeni problemi s reprodukcijom su se počeli javljati na udaljenosti od tri ili pet metara, što je efektivno poboljšalo stvarno korisničko iskustvo korisnika.
