Od "izgleda" do "unutrašnje", sveobuhvatno sredite sastav TWS slušalica
TWS slušalice su vrlo popularan proizvod na trenutnom tržištu potrošačke elektronike. Brendovi mobilnih telefona, tradicionalni proizvođači zvuka i novi brendovi TWS slušalica neprestano lansiraju nove proizvode. Uz poboljšanje performansi proizvoda i kontinuirano obogaćivanje funkcija, prepoznaje ga sve više potrošača, korisnička populacija se brzo popularizira, a tržište se nastavlja širiti.
Brzi razvoj TWS slušalica također je doveo do brzog rasta prodaje u srodnim industrijskim lancima kao što su glavni kontrolni čipovi, IC-ovi za upravljanje napajanjem, čipovi prijemnika za bežično punjenje, baterije kutije za punjenje, baterije za slušalice i senzori. Kako bi se dodatno poboljšala tržišna konkurentnost, proizvodi srodnih industrijskih lanaca stalno se nadograđuju, što je promoviralo poboljšanje performansi, funkcije i kvalitete TWS slušalica i formiralo vrli krug za promoviranje stabilnog i zdravog razvoja TWS slušalica. tržište.
I Love Audio Network nastavlja da obraća pažnju na tržište TWS slušalica, deli najnovije informacije o tržištu i vesti o proizvodima za prijatelje u realnom vremenu, i uzastopno je objavila skoro 300 izveštaja o rastavljanju. I ovog puta, volim da napravim kompletnu listu delova za TWS slušalice za sve na osnovu rastavljanja, i da vidim koliko delova je potrebno da se napravi TWS slušalica~
1. Tumačenje proizvoda TWS slušalica
TWS slušalice su True Wireless Stereo slušalice, koje spolja potpuno napuštaju način žičane veze, a uglavnom ostvaruju bežični prijenos putem Bluetooth tehnologije. Glavne funkcije su slušanje pjesama, pričanje, gledanje videa, igrica itd., a također ima veliki potencijal da nosi multimedijalne portale u budućnosti.
Što se tiče oblika proizvoda, najvažnija karakteristika TWS slušalica je da dvije slušalice postoje neovisno, bez žice spojene na ulazni mobilni uređaj niti žičane veze između dvije slušalice. Potpuno izbjegava okove žica i može se nositi na oba uha, donoseći vrlo fleksibilno i praktično iskustvo nošenja.

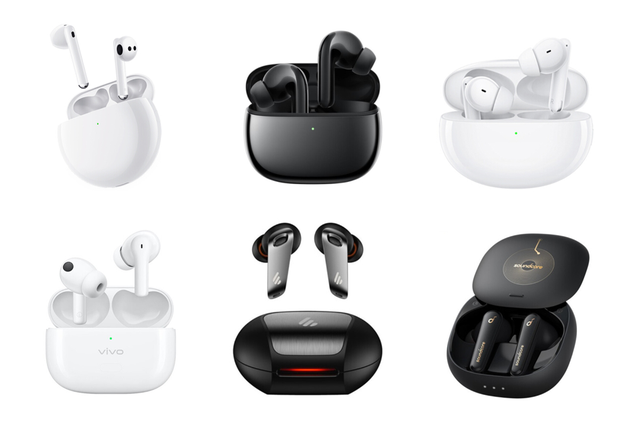

Što se tiče dizajna izgleda, glavni proizvodi na tržištu trenutno usvajaju dva oblika "drška" i "tip pasulja". Neki proizvodi uglavnom na sportskom tržištu koriste stabilniju strukturu kuke za uši, kao i slušalice za koštanu provodljivost ispod vas. Jedinstven dizajn kopče za uši.
Pored praktičnog načina nošenja, još jedan razlog za brzu popularnost TWS slušalica je savršena saradnja između dodataka za mobilne telefone i mobilnih telefona, kao i bogato funkcionalno iskustvo u odnosu na tradicionalne slušalice.
Na početku svog rođenja, TWS slušalice su bile kritikovane zbog kvaliteta zvuka, trajanja baterije, kašnjenja i drugih problema, ali praktično iskustvo nošenja i lagan i moderan dizajn bez ikakvih žica stekli su prvu grupu korisnika. Uz kontinuirano unapređenje srodnih tehnologija, performanse TWS slušalica su se postupno poboljšavale, a grupa korisnika je također počela da se povećava u velikim razmjerima.
U protekle dvije godine dodavanje mnogih novih funkcija kao što su aktivna redukcija buke, smanjenje buke poziva, prostorni zvučni efekti, bežično punjenje, način igre itd. dodatno je poboljšalo iskustvo korištenja TWS slušalica i prodaju TWS slušalica brzo su porasle. Trenutno, hodajući ulicom i javnim prevozom, TWS slušalice su postale najpopularniji proizvodi poput mobilnih telefona.
Kao audio proizvoda, najosnovnija funkcija TWS slušalica je i dalje da zadovolje potrebe korisnika za reprodukcijom muzike u slobodno vrijeme i zabavi, putu na posao, uredu i drugim scenarijima. Sa porastom kratkih video platformi, primena TWS slušalica u gledanju filmova takođe brzo raste.
Dodatak funkcije za smanjenje buke poziva čini slušalice udaljenim od usta, ali takođe može pružiti jasan efekat poziva, plus praktično iskustvo poziva, što ih čini proizvodom koji se mora imati za mnoge poslovne ljude; a funkcija aktivne redukcije buke je dodatno poboljšana. Iskustvo korištenja TWS slušalica i dalje može pružiti korisnicima jasne audio i video efekte u bučnim okruženjima.
Sudeći po trenutnom trendu funkcionalne primjene TWS slušalica, u budućnosti bi se mogle opremiti i funkcije poput praćenja zdravlja i sporta. Takođe može postati samostalan proizvod s razvojem tehnologije, a audio reprodukcija se može izvoditi bez povezivanja na kraj audio uređaja. I postanite pristupna luka Interneta stvari, proširujući bogate scenarije aplikacija.
2. Tumačenje dijelova TWS slušalica
Iz gore navedenog oblika proizvoda, dizajna izgleda i funkcionalne primjene TWS slušalica, govorio sam o tome zašto su TWS slušalice posljednjih godina postale sve popularnije i postale nezaobilazna stvar za ljude. Pogledajmo koji su dijelovi potrebni za izradu TWS slušalica od početka do kraja.

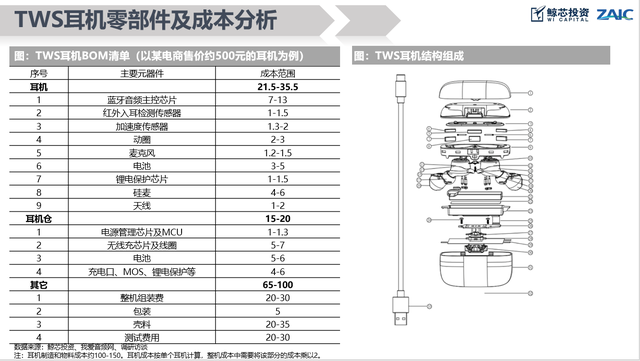

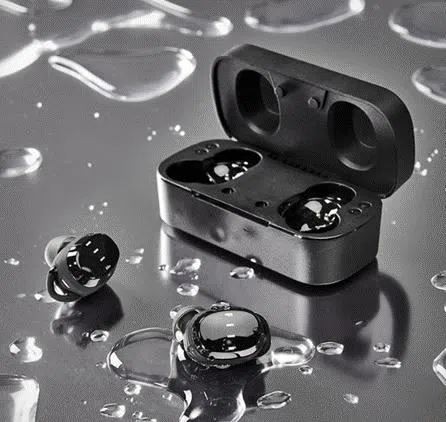

Trenutno, glavni proizvodi za TWS slušalice na tržištu se uglavnom sastoje od kutije za punjenje i dvije lijeve i desne slušalice. Komponente kutije za punjenje osim školjke uglavnom uključuju čip za upravljanje napajanjem i MCU, bateriju, ulazno sučelje za napajanje, IC za zaštitu litijumske baterije, MOS, zavojnicu za bežično punjenje i čip (podržava funkciju bežičnog punjenja), kao i nošenje i povezivanje ovih komponenti PCB ploča, FPC kablova i žica, itd.
Glavne komponente slušalica uključuju zvučnike, baterije, mikrofone, antene, senzore za detekciju u uhu, senzore dodira, senzore ubrzanja, Bluetooth audio glavni kontrolni čip, čip za smanjenje buke (podržava aktivno smanjenje buke), IC za zaštitu litijumske baterije, programsku memoriju , itd. Pošto postoje dvije slušalice, sve komponente moraju biti konfigurisane u paru.
1. TWS pribor za slušalice
Kabel za punjenje
Većina trenutnih mainstream TWS kablova za punjenje slušalica je ažurirana na Type-C interfejse za punjenje, a samo nekoliko starih proizvoda još uvijek koristi Micro USB sučelje. Type-C kabel za punjenje kompatibilan je s mobilnim uređajima kao što su Android telefoni, računari i tableti. Za njegovo izvođenje potreban je samo jedan set uređaja za punjenje, što poboljšava udobnost.

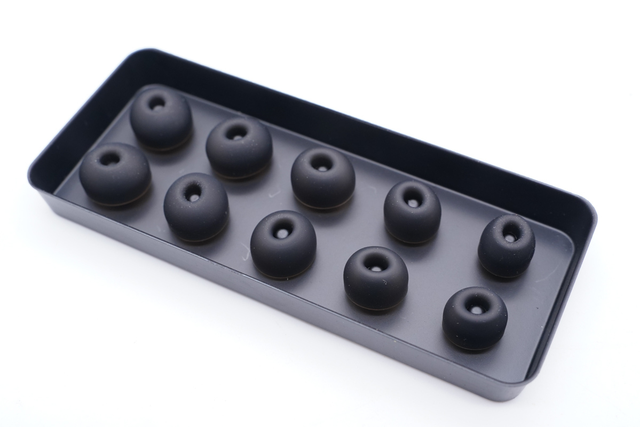

čepići za uši
Čepići za uši su standardni pribor za slušalice u uhu. Čepići za uši prodiru duboko u ušni kanal, formirajući zatvoreni prostor u ušnom kanalu, poboljšavajući performanse smanjenja buke, pružajući impresivnije iskustvo slušanja i poboljšavajući stabilnost nošenja.
Trenutne mainstream TWS slušalice su uglavnom opremljene velikim, srednjim i malim veličinama kako bi zadovoljile ušne kanale različitih korisnika. Međutim, postoje i mnogi brend proizvodi opremljeni čepićima za uši više veličina kako bi se dodatno poboljšalo korisničko iskustvo nošenja.
2. TWS kutija za punjenje slušalica
kalup
Kalup je vrlo važan dio procesa dizajna TWS slušalica. Za razliku od slušalica koje nisu marke, koje mogu koristiti relativno jeftine muške kalupe, slušalice marke se uglavnom prilagođavaju ili kupuju direktno, stvarajući tako razliku u odnosu na druge proizvode. Poboljšati konkurentnost.
Razvoj kalupa za slušalice će varirati u cijeni u skladu sa različitim zahtjevima proizvoda, u rasponu od osnovnih 500,000 do 1 milion i 2 miliona. Kvaliteta kalupa direktno utječe na stabilnost performansi proizvoda i korisničko iskustvo.

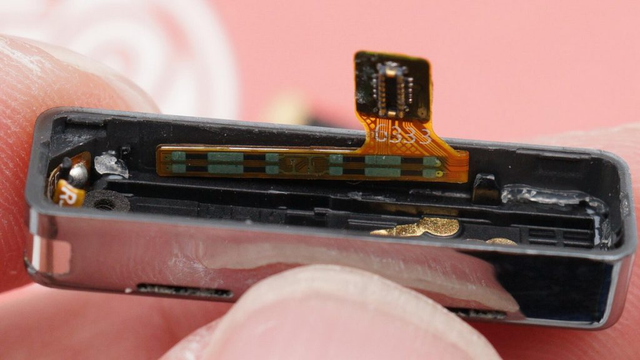

Osovina poklopca kućišta za punjenje, magnet
Struktura osovine kutije za punjenje i magnet se uglavnom koriste u strukturi poklopca prekidača kutije za punjenje u TWS slušalicama. Njih dvoje igraju komplementarnu ulogu. Sa Hall elementom je takođe realizovana funkcija automatskog povezivanja/odspajanja slušalica.
Vrhunski proizvodi srednjeg i visokog kvaliteta rade relativno dobro u tom pogledu i općenito koriste zasebnu strukturu metalnog vratila kako bi poboljšali snagu i vijek trajanja. Uz privlačenje/odbijanje magneta, prekidač je glatki i udoban, nije ga lako automatski zatvoriti, a struktura je vrlo stabilna nakon zatvaranja poklopca. Low-end proizvodi uglavnom koriste integriranu strukturu osovine, koja se lako automatski otvara i zatvara poklopac, a neki proizvodi imaju labavu strukturu.
PCB štampana ploča
Štampane ploče, poznate i kao štampane ploče, su nosioci električnih veza za elektronske komponente. TWS slušalice nisu izuzetak. Glavna prednost upotrebe ploča je da se u velikoj mjeri smanje greške u ožičenju i montaži, te da se poboljša nivo automatizacije i proizvodnog rada.
Baterija
Baterije u TWS kutiji za punjenje slušalica su obično polimerne soft-pack baterije, koje se uglavnom dijele na dva tipa: kvadratne meke baterije i cilindrične baterije, koje su odgovorne za osiguravanje rezervne energije za bateriju slušalica i unutrašnje kolo kutija za punjenje. U normalnim okolnostima, samo jedna baterija se koristi u kutiji za punjenje, a kapacitet je 300-600mAh. Ali trenutno su neki proizvodi počeli koristiti rješenje s dvije baterije, koje može bolje iskoristiti unutrašnji prostor, povećati kapacitet baterije, a samim tim i produžiti ukupni vijek trajanja baterije.

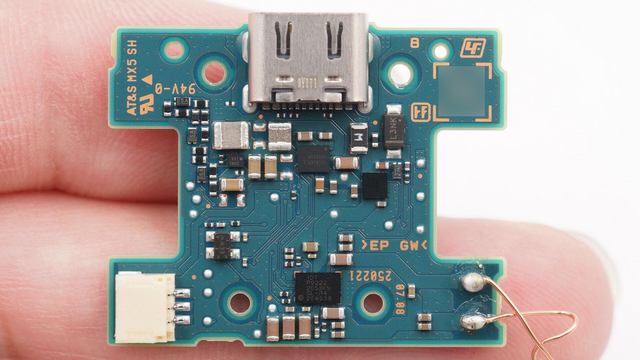

interfejs za punjenje
USB Type-C je najnoviji standard oblika USB interfejsa. Tip-C sučelje ima prednosti male veličine i može se koristiti bez obzira na prednju i stražnju stranu. Ima snažnu svestranost na trenutnom tržištu potrošačke elektronike. Stoga su novi proizvodi TWS slušalica ažurirani na Type-C interfejs, a samo nekoliko starih proizvoda u prodaji ima Micro USB interfejs.

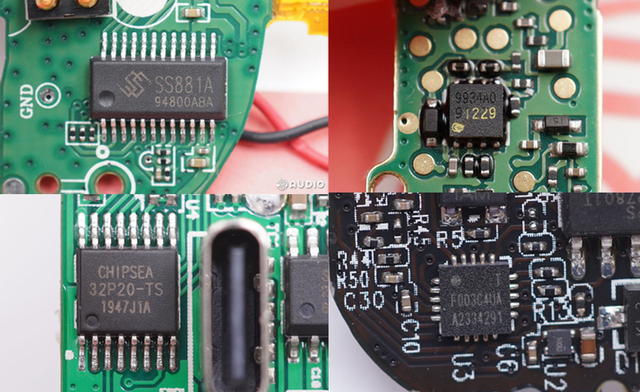

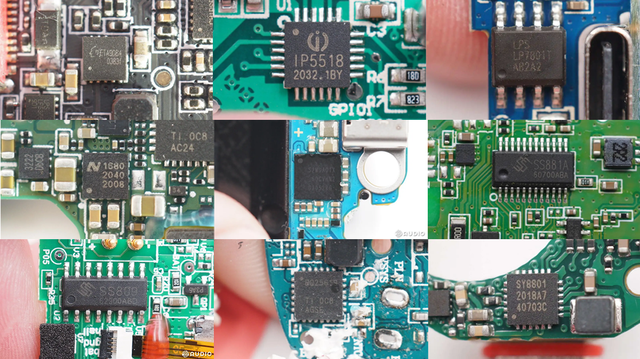

čip za upravljanje napajanjem
Čip za upravljanje napajanjem instaliran je u pretincu za slušalice TWS, koji uglavnom igra dvije uloge: jedna je odgovorna za punjenje baterije unutar odjeljka za punjenje, a druga je zadužena za pojačavanje snage baterije unutar odjeljka za punjenje za punjenje slušalica . Osim toga, također je potrebno implementirati sigurnosnu zaštitu kako bi se spriječila ugrađena litijumska baterija od prekomjernog punjenja, prekomjernog pražnjenja, prekomjerne struje, kratkog spoja i drugih zaštitnih funkcija.
Čipset za upravljanje napajanjem uključuje čip za punjenje, sinkroni konvertor za pojačavanje ispravljanja, regulator napona niskog pada, prekidač opterećenja, ulazni prenapon, čip za zaštitu od prekomjerne struje, itd. Postoje tri uobičajena načina čipova za upravljanje napajanjem: tradicionalno rješenje PMIC plus opće namjene MCU, potpuno integrirano rješenje punjača plus boost plus MCU single-chip, i rješenje single-chip punjača plus MCU i plug-in boost.
MCU odjeljak za punjenje

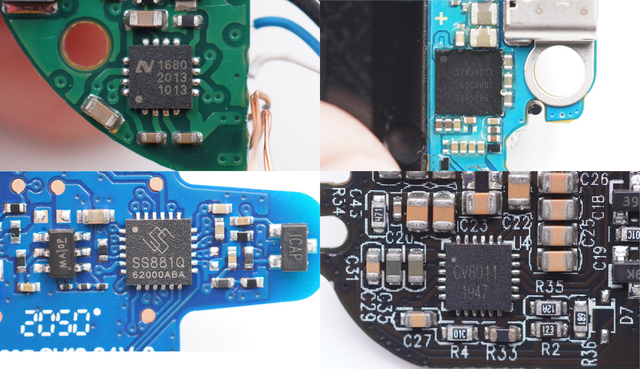

MCU je mikrokontrolna jedinica (Microcontroller Unit). Glavne funkcije TWS spremnika za punjenje za slušalice MCU su: upravljanje punjenjem (punjenje plus pojačanje), interakcija između korpe i slušalica (komunikacija, Bluetooth interkonekcija) i interakcija između korpe i mobilnog telefona (precizno napajanje Pop prozor gore, koristite Bluetooth za transparentan prijenos podataka), bežično punjenje.

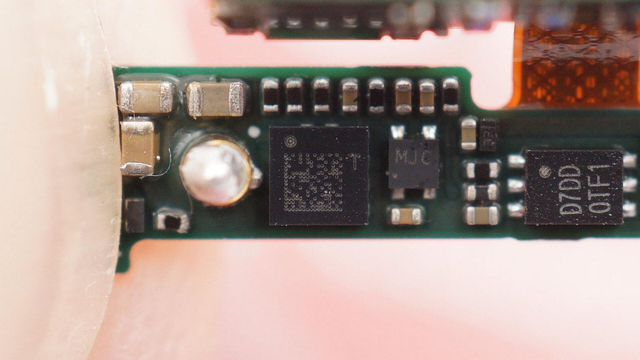

Zaštitni čip litijumske baterije
Zaštitni čip za litijumsku bateriju uglavnom ostvaruje zaštitu od prekomernog punjenja, prekomernog pražnjenja i prekomerne struje baterije otkrivanjem napona i struje baterije kako bi se osigurala sigurna i stabilna upotreba.

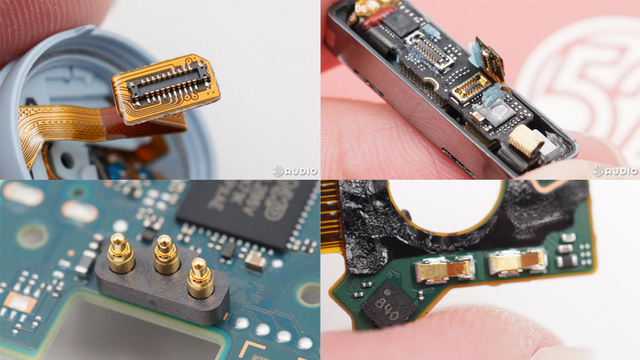

Konektor: BTB konektor, metalna kupola, metalni pogo pin
Konektor je uređaj koji povezuje različite komponente u TWS slušalicama. Kroz povezivanje ovih konektora, TWS slušalice mogu ostvariti operaciju povezivanja između različitih komponenti. Trenutno, proizvodi koji se koriste u TWS slušalicama uglavnom uključuju BTB konektore, metalne šrapnele, metalne naprstke, itd. Prema različitim povezanim komponentama, koriste se najprikladniji proizvodi, što smanjuje trud i lako je otkriti.

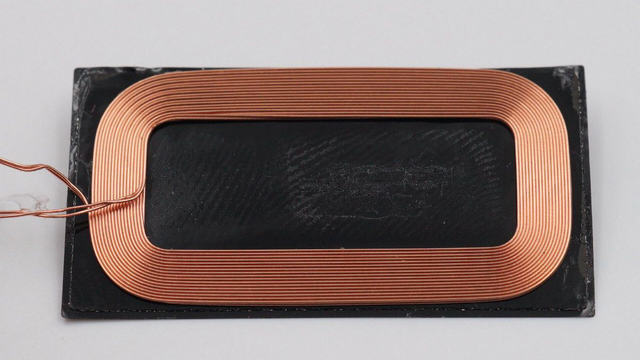

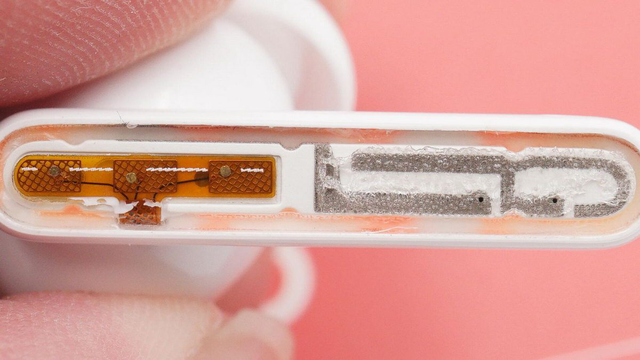

Zavojnica prijemnika za bežično punjenje (podržava proizvode za bežično punjenje)
Bežično punjenje je funkcija koju će imati mnogi vodeći proizvodi srednjeg i visokog kvaliteta, pružajući korisnicima praktičnije iskustvo. Modul za bežično punjenje se uglavnom sastoji od prijemnog svitka za bežično punjenje i prijemnog čipa.
Predajna zavojnica bežičnog punjača generira određenu struju u prijemnoj zavojnici putem efekta elektromagnetne indukcije na osnovu određene frekvencije naizmjenične struje, kako bi se električna energija prenijela s kraja za prijenos na kraj prijema, s čipom za bežično punjenje. , a zatim punjenje baterije u TWS kutiji za punjenje koju pokreće.
Čip za bežično punjenje (podržava proizvode za bežično punjenje)
Čip za bežično punjenje je čip za upravljanje napajanjem za bežično ulazno napajanje. Integrira jedinicu za punjenje i funkcije upravljanja napajanjem i zaštite. Opremljen je prijemnom zavojnicom za bežično punjenje za realizaciju funkcije bežičnog punjenja za TWS kutiju za punjenje slušalica.

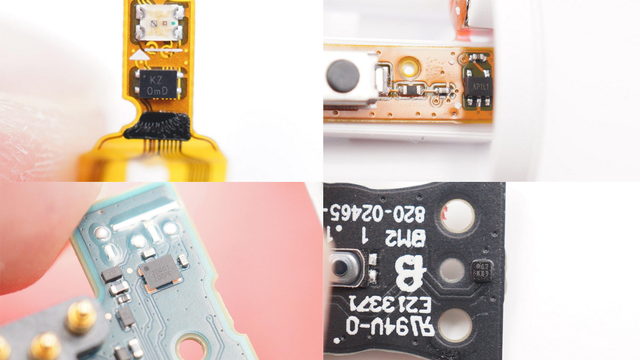

Hall element
Hall koji se koristi u TWS slušalicama uglavnom igra funkciju automatskog povezivanja i automatskog odspajanja poklopca prekidača, što je vrlo zgodna dodatna podrška za TWS slušalice. Hall element osjeća promjenu magnetnog polja kada se poklopac kutije za punjenje otvori i zatvori, a zatim obavještava MCU kutije za punjenje i slušalice da upare ili prekinu vezu sa povezanim uređajem.

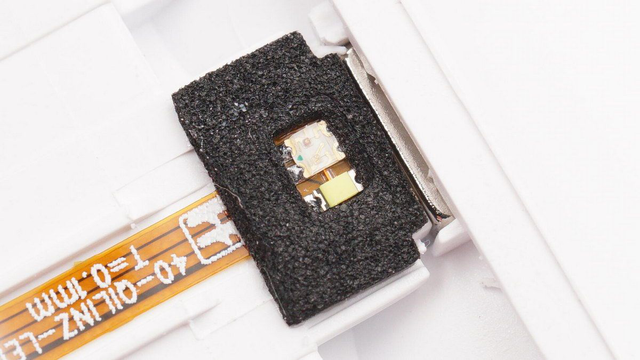

Indikatorska lampica
Indikatorska lampica se koristi za TWS kutiju za punjenje slušalica za povratne informacije o preostaloj snazi, statusu punjenja i drugim funkcijama, koje se uglavnom razlikuju po broju, različitim bojama i frekvenciji treperenja.
3. Slušalice
Komponente kao što su kalupi, magneti, PCB-i, konektori, LED indikatori, IC-ovi za punjenje i IC-ovi za zaštitu litijumskih baterija u slušalicama imaju iste funkcije kao i one u kutiji za punjenje i neće biti opisane u nastavku. Uglavnom da vidite koje su različite komponente iz kutije za punjenje~
kalup
TWS kalup za slušalice je spomenut gore, tako da ovdje neću ulaziti u detalje. Razlika u odnosu na kutiju za punjenje je u tome što su slušalice podijeljene na lijevo i desno uho, a zbog različitih smjerova nošenja lijevog i desnog uha, lijevu i desnu olivu potrebno je razvijati odvojeno, a većina ih je simetričnog dizajna. .

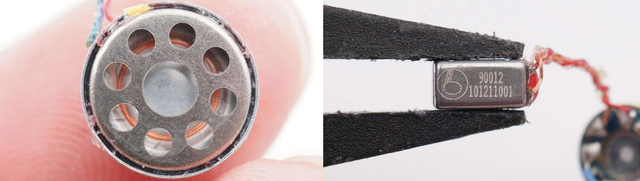

zvučna jedinica
U TWS slušalicama, zvučna jedinica igra ulogu pretvaranja električnih signala u zvučne signale, uglavnom uključujući pokretnu zavojnicu i pokretno željezo. Ove dvije jedinice sondiranja će se kombinirati ili koristiti nezavisno. Broj korišćenih jedinica će se povećati ili smanjiti u skladu sa zahtevima za kvalitet zvuka slušalica, kao što su različita rešenja kao što su zavojnica sa jednim dejstvom, pegla sa jednim dejstvom i pegla sa dvostrukim dejstvom. Osim toga, na tržištu su se pojavila i nova rješenja kao što su prstenasti željezni moduli i pokretni porcelanski zvučnici.

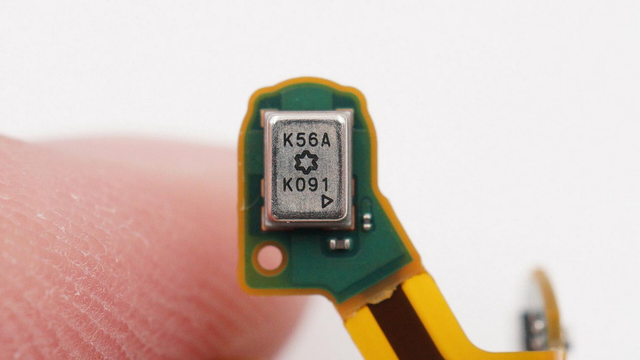

MEMS mikrofon
MEMS mikrofon je akustični senzor koji koristi MEMS tehnologiju za pretvaranje akustičnih signala u električne signale. Njegova funkcija u TWS slušalicama je uglavnom za hvatanje zvuka. Sa algoritmima za smanjenje buke, korisnicima pruža jasne efekte glasovnog poziva i preciznu umjetnu inteligenciju. Upravljanje glasom i aktivno uklanjanje buke.
Baterija
Obje slušalice i TWS slušalice zahtijevaju ugrađene baterije. Kako bi se prilagodile različitim oblicima slušalica, baterije se uglavnom dijele na tri tipa. Postoje tri vrste polimernih mekih baterija, dugmastih baterija i igličastih baterija, koje su pogodne za različite dizajne izgleda, kapaciteta 30-60mAh, a koriste se za interna kola, zvučnike i druge komponente.

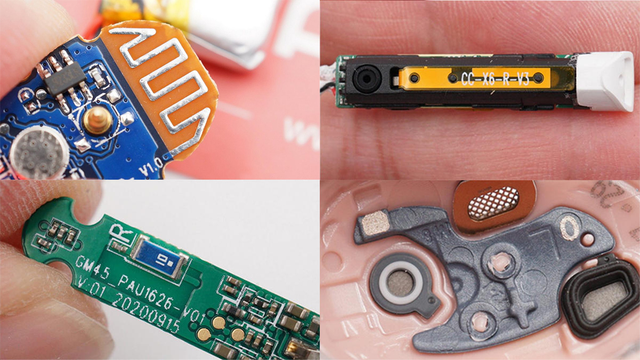

Bluetooth antena
Antena je jedna od važnih funkcionalnih komponenti TWS slušalica za postizanje bežične veze. Uglavnom pretvara visokofrekventnu struju koju proizvodi Bluetooth čip u elektromagnetne valove za zračenje, ili pretvara svemirske elektromagnetne signale u visokofrekventnu strujnu energiju i šalje je prijemniku. Glavne Bluetooth antene koje se koriste u TWS slušalicama uključuju štampane antene, FPC antene, keramičke antene i LDS antene.

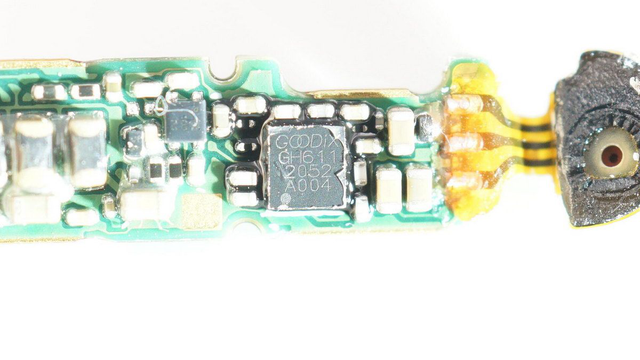

Senzor za detekciju u uhu
Detekcija u uhu u TWS slušalicama ostvaruje automatsku pauzu kada se slušalica ukloni, a funkcija reprodukcije se automatski nastavlja kada se slušalice nose. Takođe se koristi za identifikaciju jednog/binauralnog načina nošenja za prebacivanje i za prebacivanje između slušalica i mobilnog telefona tokom poziva. Trenutne TWS slušalice su uglavnom realizovane optičkim infracrvenim laserom i kapacitivnom indukcijom.
kapacitivni senzor dodira
Trenutno, na tržištu TWS slušalica, kontrola rada slušalica se uglavnom sastoji od tri metode: fizičkih tipki, tipki na dodir i tipki osjetljivih na pritisak. Tasteri na dodir su trenutno najčešće korišteno rješenje, koje može podržati više načina upravljanja jednim klikom, dvostrukim klikom, trostrukim klikom, dugim pritiskom i klizanjem. Kapacitivni senzor dodira je komponenta koja mu pruža podršku, sa IC-om za detekciju dodira, kako bi se postigla precizna kontrola različitih funkcija.

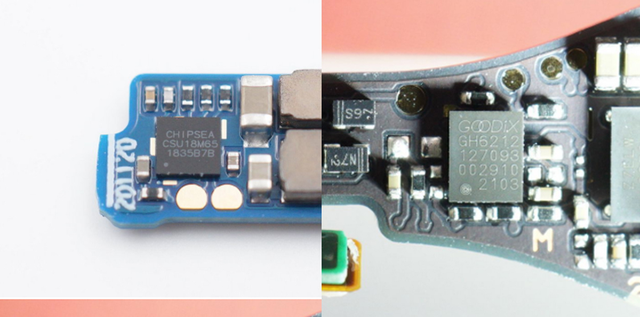

čip za detekciju dodira
IC za detekciju dodira je spomenut u kapacitivnom senzoru dodira. Uglavnom se koristi u TWS slušalicama za otkrivanje promjene stanja senzora, izvješćivanje o tome glavnom kontrolnom čipu, a zatim upravljanje različitim funkcijama pomoću glavne kontrole. Trenutno, mnogi glavni kontrolni čipovi imaju integrirane funkcije detekcije dodira.
Senzor osjetljiv na pritisak (podržava proizvode tipke osjetljive na pritisak)
Senzor pritiska je interaktivni način najnovije aplikacije na TWS slušalicama, koji ostvaruje kontrolu različitih funkcija osjećajući promjenu pritiska. Ima preciznost blizu fizičkog dugmeta, ali ne mora da otvara rupe. U poređenju sa dodirnim dugmetom, kontrola je preciznija i izbegava efekat stetoskopa izazvan slučajnim dodirom i kuckanjem.
Čip osjetljiv na pritisak (podržava ključne proizvode osjetljive na pritisak)
Slično gore pomenutom čipu za detekciju dodira, uglavnom se koristi u proizvodima TWS slušalica koje podržavaju tastere osetljive na pritisak. Koristi se za otkrivanje statusa senzora pritiska i javljanje glavnom kontroleru za kontrolu različitih funkcija.
senzor koštane provodljivosti
Senzori koštane provodljivosti se uglavnom koriste u nekim proizvodima srednje i visoke klase. Oni uglavnom koriste vibraciju kako bi utvrdili da li je to glavni ljudski glas. Koriste se za smanjenje buke u razgovorima. Signal vibracije kostiju se kombinuje sa signalom mikrofona kako bi se poboljšala jasnoća poziva; koristi se za glasovnu interakciju, funkcija glasovnog buđenja za smanjenje problema s lažnim okidanjem koji mogu biti uzrokovani vanjskim zvukovima, poboljšati
Senzori koštane provodljivosti se uglavnom koriste u nekim proizvodima srednje i visoke klase. Oni uglavnom koriste vibraciju kako bi utvrdili da li je to glavni ljudski glas. Koriste se za smanjenje buke u razgovorima. Signal vibracije kostiju se kombinuje sa signalom mikrofona kako bi se poboljšala jasnoća poziva; koristi se za glasovnu interakciju. Funkcija glasovnog buđenja smanjuje probleme sa lažnim aktiviranjem koji mogu biti uzrokovani vanjskim zvucima i poboljšava točnost interakcije.

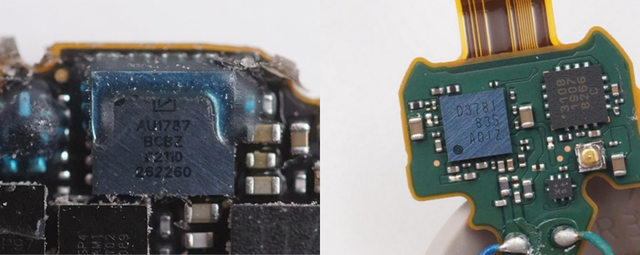

Bluetooth Audio SoC
Bluetooth audio glavni kontrolni čip je najvažnija komponenta u TWS slušalicama. To je osnova za TWS slušalice za realizaciju funkcija kao što su bežična veza, obrada zvuka, upravljanje napajanjem slušalica i inteligentna interakcija. Njegov status je ekvivalentan CPU procesoru u mobilnom telefonu. Slušalice su uglavnom povezane s mobilnim telefonom i drugim uređajima za reprodukciju putem Bluetooth tehnologije, a audio signal koji šalje terminal prenosi se na dvije slušalice u isto vrijeme putem nadzora, prosljeđivanja, dvokanalne veze i drugih načina za formiranje stereo sistem.
Čip za smanjenje buke
Čip za smanjenje šuma uglavnom se koristi u TWS proizvodima za slušalice koji podržavaju aktivnu funkciju smanjenja buke. Koristi se za obradu vanjskog šumnog signala prikupljenog mikrofonom. Nakon obrade, emituje se odgovarajući obrnuti zvučni talas, a zatim zvučnik emituje obrnuti zvučni talas da poništi šum. Međutim, kako glavni kontrolni čip počinje integrirati funkciju aktivne redukcije buke, nezavisni vanjski čip za smanjenje buke se koristi sve manje i manje.
skladištenje
Budući da se TWS slušalice trenutno uglavnom koriste s mobilnim uređajima kao što su mobilni telefoni, računari i tableti, nema potrebe za skladištenjem velikog kapaciteta unutra. Memorija u TWS slušalicama se uglavnom koristi za čuvanje informacija o Bluetooth uparivanju i raznih unapred podešenih funkcija. Trenutno je većina proizvoda također integrirana u glavni kontrolni čip.
3. Sažetak
Za razliku od proizvoda za mobilne telefone, izvrstan i kompaktan dizajn TWS slušalica onemogućava običnim potrošačima da ih sami rastavljaju i samostalno nauče koje se konfiguracije koriste unutar proizvoda i koje funkcije odgovaraju. Na osnovu skoro 300 izveštaja o rastavljanju TWS slušalica, ovog puta I Love Audio.com je to detaljno rešio za sve. Iako može biti propusta, nadam se da može pomoći nekim prijateljima koji žele znati više.
TWS slušalice mogu postati vrlo popularan proizvod na trenutnom potrošačkom tržištu, a njihove interne konfiguracije pružaju im snažnu podršku. A zbog ograničenja zapremine, proizvodu je potreban vrlo visok nivo integracije da bi se realizovala primena različitih funkcija. "Iako je vrabac mali, ima sve unutrašnje organe" može vrlo slikovito opisati unutrašnju strukturu i konfiguraciju TWS slušalica.
S brzim razvojem TWS slušalica i kontinuiranim napretkom tehnologije, kao što je čip za upravljanje napajanjem u kutiji za punjenje i glavni kontrolni Bluetooth SoC u slušalicama, okolni mali uređaji se stalno integriraju, a nivo integracije se stalno poboljšava , čime se kvalitet proizvoda čini pouzdanijim. Kontrola i stabilnost su takođe bolje. S druge strane, funkcije TWS slušalica se postepeno obogaćuju, a visoko integrirana interna konfiguracija također pruža prostor za primjenu novih funkcija u budućnosti.
Sa stanovišta krajnjeg korisnika, to znači da je kvalitet zvuka poboljšan, kašnjenje je smanjeno, trajanje baterije je duže, a korisničko iskustvo je sve bolje i bolje. Uz kontinuirano obogaćivanje novih funkcija kao što su aktivno smanjenje buke i praćenje sportskog zdravlja, scenariji aplikacije se stalno proširuju, dodatno poboljšavajući korisničko iskustvo.
