POGO PIN dizajn i proces proizvodnje
Kako odabrati odgovarajući POGO PIN
1. Dobar POGO PIN mora ispunjavati sljedeće tri tačke:
①Pouzdan kvalitet
②Stabilne performanse
③Ispuniti zahtjeve.
Vrlo je važna i blagovremena isporuka narudžbi. Najbolje je da odete do proizvođača POGO PIN konektora da biste to istražili. Obim tvornice, uspješna rješenja, oprema za obradu, proizvodni kapaciteti i kapaciteti za istraživanje i razvoj, sve to direktno utiče na kvalitet proizvoda, kapacitet isporuke i tehničku podršku. Zhongzhengtian ima prednosti u šemi dizajna, troškovima masovne proizvodnje i kapacitetu isporuke robe u industriji. Dobrodošli prijatelji da dođu u fabriku radi komunikacije.
POGO PIN slijedi tri, tri i četiri principa
1,40 posto problema potiče od dizajna
Dizajn prednjeg kraja je nerazuman, a stražnji kraj beskoristan (na primjer, mlaznica naprstka je viša od plastične ravnine, razmak PIN igle je nepravilan, itd.).
2,30 posto problema proizlazi iz komunikacije
U ranoj fazi, komunikacija različitih tehničkih zahtjeva nije bila jasna, a stvarna upotreba proizvoda nije bila jasna, što je također bio jedan od glavnih razloga čestih problema (npr. RF naprstak se koristi kao naprstak punjenja kutija, stvarna radna visina ne odgovara crtežu, središnji razmak nije potvrđen, itd.). Razumjeti funkcionalne zahtjeve korisnika i opseg primjene, te može razumnije preporučiti specifikacije i parametre Pogo pina;
3,30 posto problema potiče iz procesa
Sastavljanje proizvoda ima više postupaka, a POGO PIN je nepovratno oštećen zbog nepravilnog rada u procesu proizvodnje (npr. oštećenje mlaznice, strani predmeti u cijevi, SMT bacanje itd.).

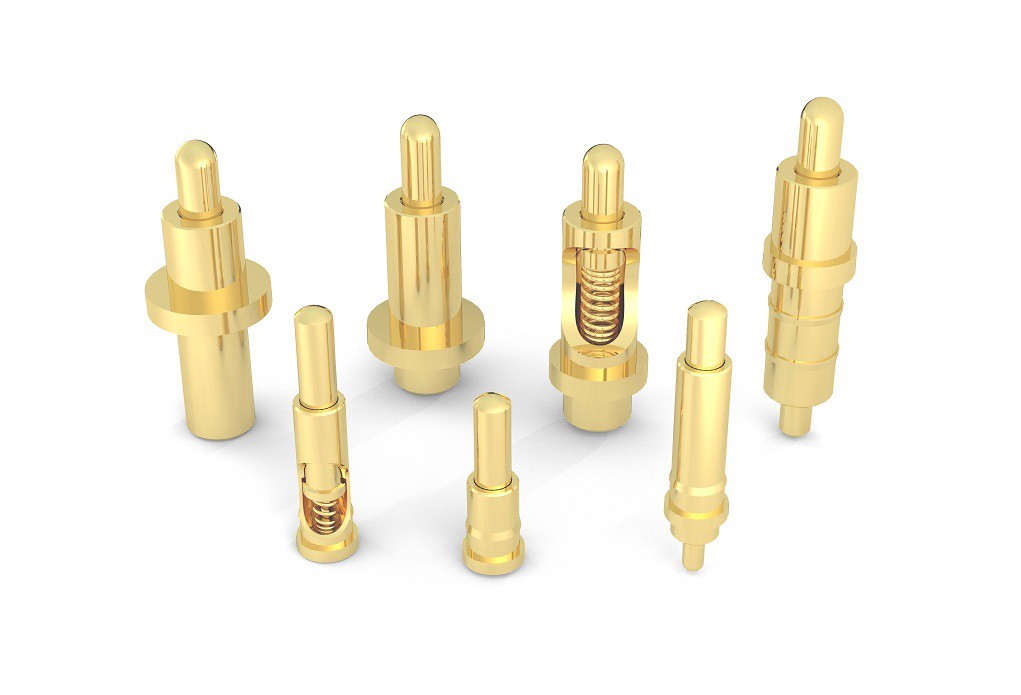

Osnovno uvođenje POGO PIN-a

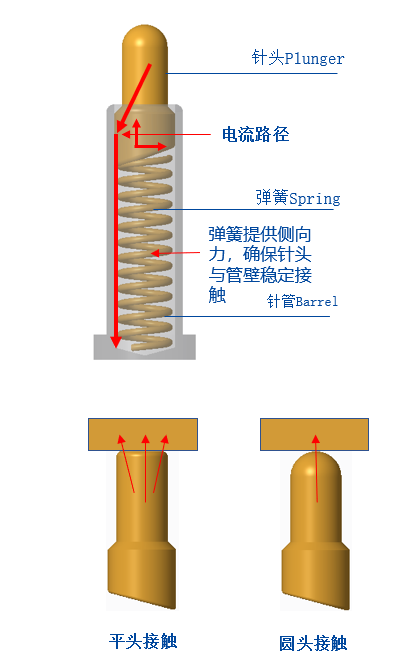

Zašto POGO PIN ima zakošenu strukturu: Dno klipa Pogo pina obično je zakošene strukture. Funkcija zakošene strukture je da osigura da Pogo Pin drži iglu (Plunger) u kontaktu sa unutrašnjim zidom igle (Cijev) kada radi tako da struja uglavnom prolazi. Pozlaćena igla (Plunger) i igla (Tube) kako bi se osigurala stabilnost i niska impedancija Pogo Pin-a.
Zašto POGO PIN koristi strukturu okrugle glave? Budući da je Pogo Pin obično relativno mali, potrebna elastičnost nije tako jaka. Ako se koristi na power banku ili rasvjeti, elastičnost je četiri ili petsto grama ili čak jedan ili dva kilograma. Naravno, bolje je učiniti ga ravnim. , Ravna glava ima veliku kontaktnu površinu, a njena sila je dovoljna da razbije sloj oksida na kontaktnoj površini kako bi bio u potpunosti u kontaktu. Većina okruglih glava koristi se na TWS Bluetooth slušalicama i pametnim satovima sa narukvicama. Maksimalna elastična sila ne prelazi 150 grama (sila elastičnosti naprstka kutije za punjenje je između 20-35gf), a sila elastičnosti kontakta između površine i površine će se raspršiti, a bakar stupac na kraju slušalica neće biti slomljen. Sloj oksida nije dovoljan, što rezultira nedovoljnim kontaktom i lošim kontaktom. U ovom trenutku, ako se struktura okrugle glave koristi za uspostavljanje kontakta tačka-površina, elastična sila se skuplja na jednoj tački, a kontakt će prirodno biti mnogo dovoljniji.
Parametar performansi/parametar performansi
ključni parametri performansi
A. Radni napon: Manji od 12 volti DC
B. Nazivna struja: 1.0 Amperi /Pin
C. Radna temperatura: -40 stepen do 85 stepeni.
D. Temperatura skladištenja: 25 stepeni plus /-3 stepen.
E. Vlažnost u radnom okruženju: 10% RH do 90% RH
F. Trajnost (životni vijek): 10,000 ciklusa.

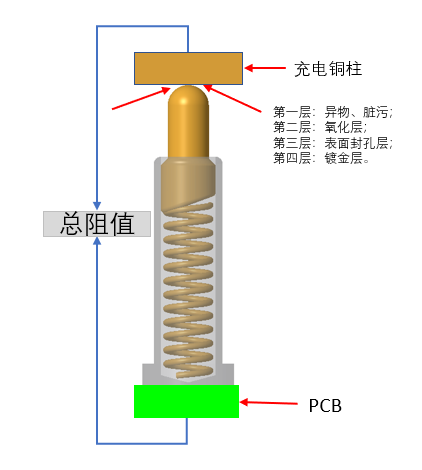

G. Kontaktna impedancija: 200 mOhm Maks. @working stroke
(Tokom radnog hoda: 200mOhm/Max)

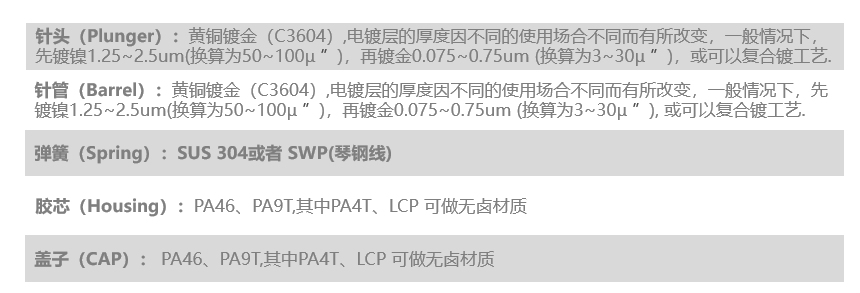

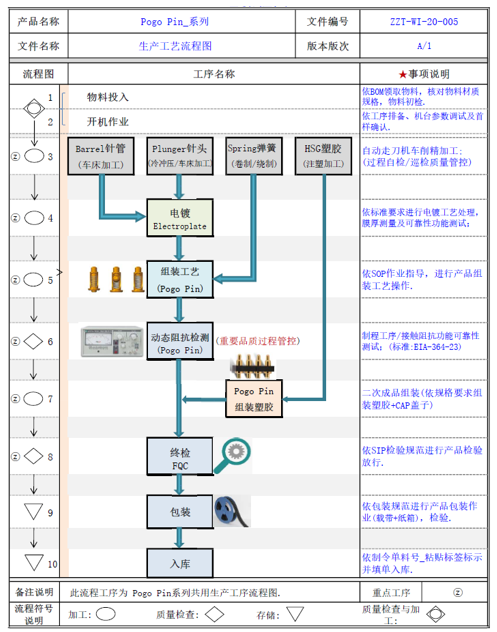

Proces proizvodnje/制造工艺
Način sastavljanja proizvoda

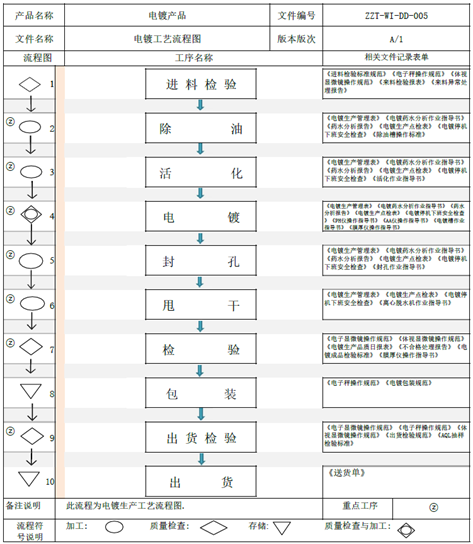

Tok procesa galvanizacije
Koje parametre treba potvrditi u front-end dizajnu
① Potvrdite rastojanje od PCB ploče do kontaktne površine bakrenog stuba na kraju slušalica (to jest, radnu visinu POGO PIN-a).
② Potvrdite udaljenost od PCB ploče do plastične površine kutije za punjenje (to jest, maksimalna visina POGO PIN iglene cijevi, cijev igle ne smije prelaziti ovu visinu).
③ Potvrdite rastojanje između centra PIN igle i centra kruga
(Potvrdite veličinu šešira kada kasnije snimite traku, kako biste spriječili smetnje tokom SMT krpljenja).
④ Potvrdite veličinu PCB ploče i prostor ispod ploče
(Optimizirano i poboljšano za POGO PIN).
PS: Preporučuje se prečnik PCB ploče da bude 1,6 mm, a naprstak se preporučuje da se napravi kroz ploču kako bi efekat bio bolji i imale sljedeće prednosti: ① Zakrpa je čvršća; ② Prostor cijevi igle je povećan, igla je prethodno pritisnuta više, a kontakt je dovoljniji.
Zašto dno igle treba biti zakošeno: Ako se napravi ravno, struju će provoditi opruga koja ima velike zahtjeve prema oprugi, a opruga je toliko tanka da je lako izgorjeti.
