Reflow lemljenje i talasno lemljenje u projektu Pogo Pin
Općenito, Pogo Pin konektori koriste dvije metode lemljenja: reflow lemljenje i lemljenje valovima.
Reflow lemljenje se odnosi na nanošenje paste za lemljenje na površinu jastučića (kontaktnih jastučića) PCB ploče. Nakon povezivanja jedne ili više elektronskih komponenti, lemljenje se izvodi zagrijavanjem u višetemperaturnoj reflow peći kako bi se postiglo trajno očvršćavanje.
Današnji digitalni elektronički proizvodi razvijaju se u smjeru ultra-sitnih, ultra-finih i ultra-tankih. Prostor za dizajn interne strukture postaje sve kompaktniji, raspored dizajna PCB ploče postaje sve kompaktniji, terminalni proizvodi se ažuriraju sve brže i brže, a obim prodaje se povećava. Ona je sve veća i veća, a lemljenje valovima i ručno lemljenje nisu mogli ispuniti njegov razvoj. Samo korištenjem tehnologije reflow lemljenja može se izvesti visoka precizna, efikasna i visokokvalitetna proizvodnja SMT zakrpa. Pogo Pin konektori se široko koriste u potrošačkim elektroničkim mobilnim terminalima i industrijskim elektroničkim proizvodima zbog svoje male veličine, dugog vijeka trajanja, velike struje, lijepog izgleda i prikladnog strukturalnog dizajna za inženjere dizajna.
Pogo Pin konektori su dostupni na dva načina:

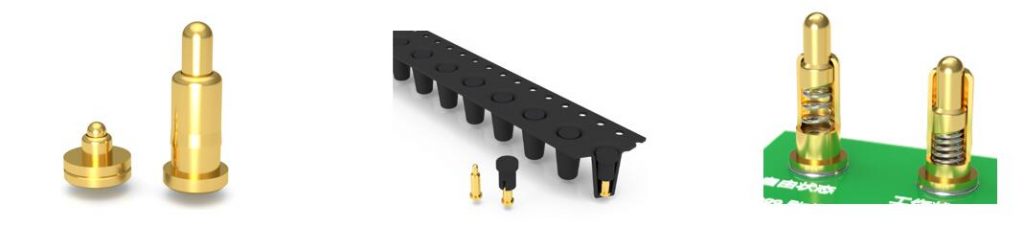

Prvi je tip flastera sa ravnim dnom, koji se montira na površinu PCB podloge. Mi to nazivamo SMT tehnologijom površinske montaže, kao što je prikazano u nastavku:

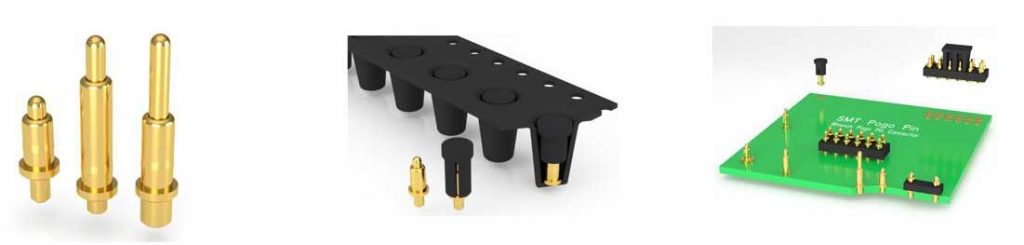

Drugi je iglica sa završnom iglom koja je umetnuta u zavarivanje rupa na PCB ploči, mi to zovemo plug-in SMT patch zavarivanje, što je takođe vrsta reflow lemljenja. Svrha upotrebe ove metode je da se poboljša sila hvatanja komponenti. Čvršće je vezan za PCB ploču. Kao što je prikazano u nastavku:
2. Talasno lemljenje

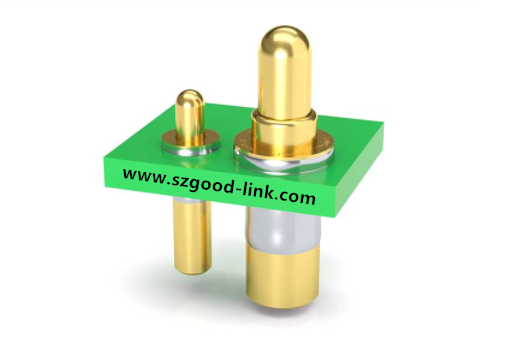

Talasno lemljenje je proces lemljenja komponenti rastopljenim lemom koji formira vrhove talasa lemljenja. Ova metoda lemljenja zahtijeva prvo umetanje pinova komponenti u rupe na PCB-u. Talasno lemljenje je pogodno za teške elektronske komponente utikača, ali ne i za elektronske komponente sopstvene težine. Vrlo lagano i bez iglica lemljenje SMD elektronskih komponenti.
