POGO PIN dizajn i uvod u proces proizvodnje

Jul 22, 2022

Osnovni uvod u POGO PIN

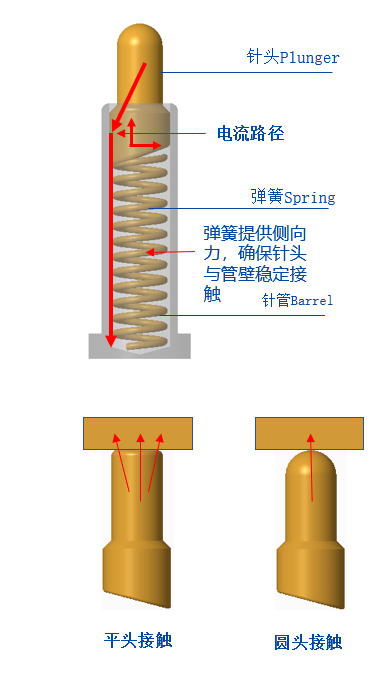

Zašto POGO PIN ima zakošenu strukturu: Dno klipa Pogo pina obično je zakošene strukture. Funkcija zakošene strukture je da osigura da Pogo Pin drži iglu (Klip) u kontaktu sa unutrašnjim zidom igle (Cijev) kada radi tako da struja uglavnom prolazi. Pozlaćena igla (Plunger) i igla (Tube) kako bi se osigurala stabilnost i niska impedancija Pogo Pin-a.


Zašto POGO PIN koristi strukturu okrugle glave? Budući da je Pogo Pin obično relativno mali, potrebna elastičnost nije tako jaka. Ako se koristi na power banku ili rasvjeti, elastičnost je četiri do petsto grama ili čak jedan ili dva kilograma. Naravno, bolje je učiniti ga ravnim. , Kontaktna površina ravne glave je značajna, a njena sila je dovoljna da razbije oksidni sloj kontaktne površine i uspostavi potpuni kontakt. Većina okruglih glava koristi se na TWS Bluetooth slušalicama i pametnim satovima sa narukvicama. Maksimalna elastična sila ne prelazi 150 grama (sila elastičnosti naprstka kutije za punjenje je između 20-35gf), a kontakt između površine i površine će se raspršiti, a bakarni stub na slušalicama kraj neće biti slomljen. Sloj oksida je nedovoljan, što rezultira lošim kontaktom i lošim kontaktom. U ovom trenutku, ako se struktura okrugle glave koristi za uspostavljanje kontakta tačka-površina, elastična sila se skuplja na jednoj tački, a kontakt će prirodno biti mnogo dovoljniji.


Parametar performansi/parametar performansi

ključni parametri performansi

A. Radni napon: Manji od 12 volti DC

B. Nazivna struja: 1.0 Amperi /Pin

C. Radna temperatura: -40 stepen do 85 stepeni.

D. Temperatura skladištenja: 25 stepeni plus /-3 stepen.

E. Vlažnost u radnom okruženju: 10% RH do 90% RH

F. Trajnost (životni vijek): 10,000 ciklusa.

G. Otpor kontakta: 200 mOhm Maks. @working stroke

(Tokom radnog hoda: 200mOhm/Max)


Pogo Pin Proces proizvodnje


Pogo pin Metoda montaže/metoda montaže proizvoda

Pin (klip): mesing pozlaćen (C36{{10}}4), debljina sloja galvanizacije varira u zavisnosti od primjene. Općenito, niklovano 1,25~2,5um (pretvoreno u 50~100µ"), a zatim pozlaćeno 0,075~0,75um (pretvoreno u 3~30µ"), ili kompozitni postupak.

Spring-loaded Pogo Pin Contacts

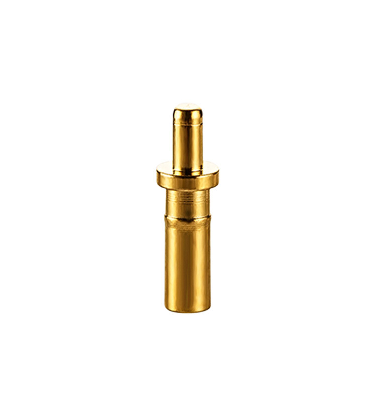

Igličasta cijev (cijev): mesing pozlaćena (C36{{10}}4), debljina sloja galvanizacije varira u različitim prilikama. Općenito, niklovano 1,25~2,5um (pretvoreno u 50~100µ"), a zatim pozlaćeno 0,075~0,75um (pretvoreno u 3~30µ"), ili kompozitni postupak.

1649409278(1)

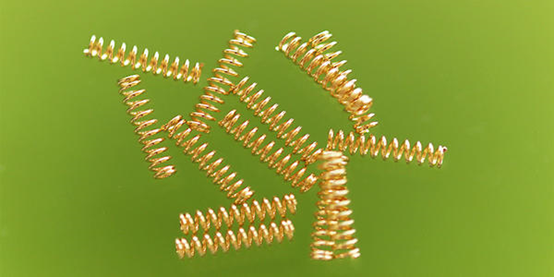

Opruga: SUS 304 ili SWP (klavirska žica)

Gold Spring

Kućište: PA46, PA9T, od kojih se PA4T i LCP mogu koristiti kao materijal bez halogena

3pin Pogo Pin connector

Poklopac (CAP): PA46, PA9T, od kojih PA4T i LCP mogu biti izrađeni od materijala bez halogena

tap carrier for SMT

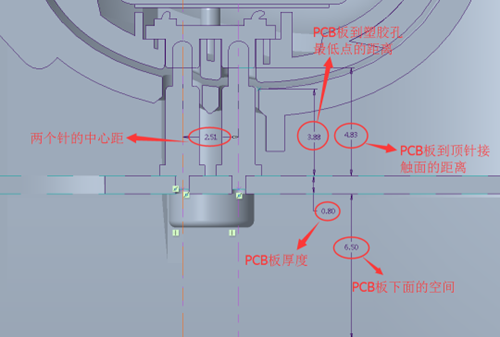

Koje parametre treba potvrditi kada koristite Pogo pin u dizajnu front-enda?

① Potvrdite rastojanje od PCB ploče do kontaktne površine bakrenog stuba na kraju slušalica (to jest, radnu visinu POGO PIN-a).

② Potvrdite udaljenost od PCB ploče do plastične površine kutije za punjenje (tj. maksimalna visina POGO PIN igle, igla ne smije prelaziti ovu visinu).

③ Potvrdite rastojanje između centra PIN igle i centra kruga

(Potvrdite veličinu šešira kada kasnije snimite traku, kako biste spriječili smetnje tokom SMT krpljenja).

④ Potvrdite veličinu PCB ploče i prostor ispod ploče

(Optimizirano i poboljšano za POGO PIN).

1658495284256

PS: Preporučuje se prečnik PCB ploče da bude 1,6 mm, a naprstak se preporučuje da se napravi kroz ploču kako bi efekat bio bolji i imao sljedeće prednosti: ① Zakrpa je čvršća; ② Prostor cijevi igle je povećan, igla je prethodno pritisnuta više, a kontakt je dovoljniji.

Zašto dno igle treba biti zakošeno: Ako se napravi ravno, struju će provoditi opruga koja ima velike zahtjeve prema oprugi, a opruga je toliko tanka da je lako izgorjeti.
