Kako pravilno odabrati test pogo pin
Svako ko je ikada izvršio merenje i testiranje zna da tačni podaci zavise od dizajna i mernih mogućnosti instrumenta za testiranje. Ali malo ljudi zna da su kvalitet dizajna, proizvodni proces, kompatibilnost i specifikacije performansi testnih linija i konektora jednako važni kao i instrumenti za testiranje. Zatim ćemo se fokusirati na pet specifičnih kriterija za ispravan odabir testnih žica i opružnih pogo pinova.
Prvo, sigurnost:
Kao i zahtjevi za napajanje, ispitni vodovi instrumenata i pogo pinovi moraju ispunjavati stroge sigurnosne zahtjeve zbog direktnog kontakta s velikim naponima, posebno u skladu sa međunarodnim IEC1010 zahtjevima napona i kategorije, naime CATI, CAT II, CAT III ili CATIV . Ostali zahtjevi IEC1010 također uključuju ispitivanje prolaznih pojava, otpornost na dielektrični napon ili testiranje kako bi se potvrdilo da proizvod ima dovoljnu izolaciju i ispunjava zahtjeve struje, električnog zazora, izložene metalne opruge i otpornosti na udar. Ispitne igle dobrog kvaliteta, zajedno sa važnom ličnom zaštitnom opremom kao što su rukavice i zaštita za oči, čine deo ličnih zaštitnih mera definisanih u standardu NFPA70E.
Drugo, robusnost i izdržljivost:
Visokokvalitetni test kablovi i konektori neće doživjeti degradaciju performansi zbog svakodnevnog trenja kao što je povlačenje, pritiskanje i bušenje. Oba kraja ispitne linije trebaju imati dobro dizajnirane antistresne omote. Naprstak za probnu oprugu trebao bi biti kaljeni metal koji može izdržati ponovljene veze i svaki put može prenositi tačne podatke.
U poređenju sa jeftinim materijalima, posebno proizvedena višestruka kalajisana berilij bakrena žica može pružiti fleksibilnost, dugotrajnu izdržljivost, odličnu provodljivost i preciznost. Ostali faktori uključuju kvalitet unutrašnjeg zavarivanja pogo pina i konektora i temperaturni opseg materijala.
Treće, performanse dizajna i indikatori:
Veoma je važno da dizajn naprstka za probnu oprugu i probne kopče bude udoban ili ne. Udobna površina za hvatanje pomaže da iglu čvrsto držite u ruci, a snažna opružna stezaljka osigurava čvrst spoj. Povezivanje bi trebalo biti jednostavno, a odgovarajući dijelovi bi trebali biti u mogućnosti da klize zajedno bez napora, bez stresa. Kontakti na visokokvalitetnim konektorima trebaju biti niklovani ili pozlaćeni obrađeni mesingani konektori, a ne samo od livenog mesinga. Upotreba pozlaćenih kontakata obezbeđuje tačnost i otpornost na oksidaciju, čime se obezbeđuje izdržljiva, sigurna i pouzdana veza.
Indeks dizajna ispitne linije i opružnog naprstka treba da bude u skladu sa odgovarajućim instrumentom za ispitivanje. Ako je indeks manji od testnog instrumenta, prava vrijednost instrumenta će biti znatno smanjena. Na primjer, propusni opseg osciloskopa je 100M, a propusni opseg odgovarajuće igle osciloskopa je samo 50M, tada osciloskop postaje 50M.
Četvrto, aplikacije visokih performansi:

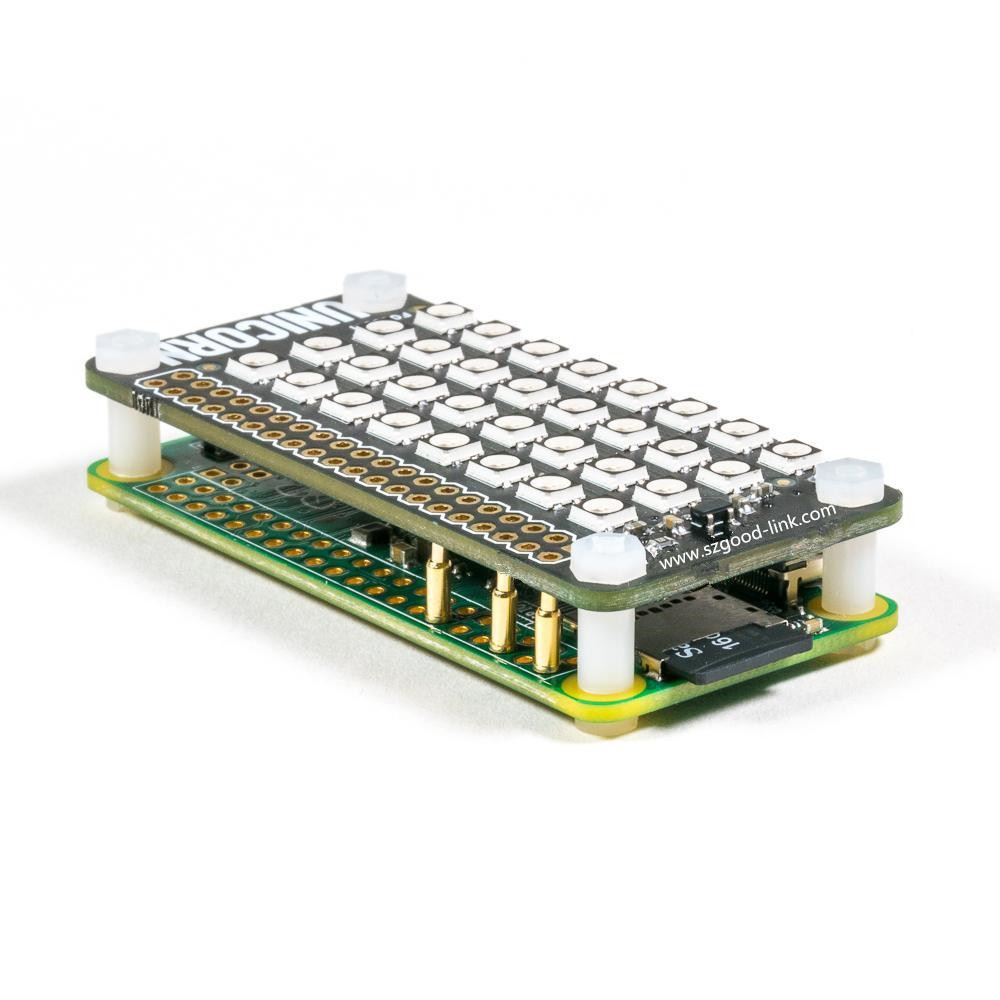

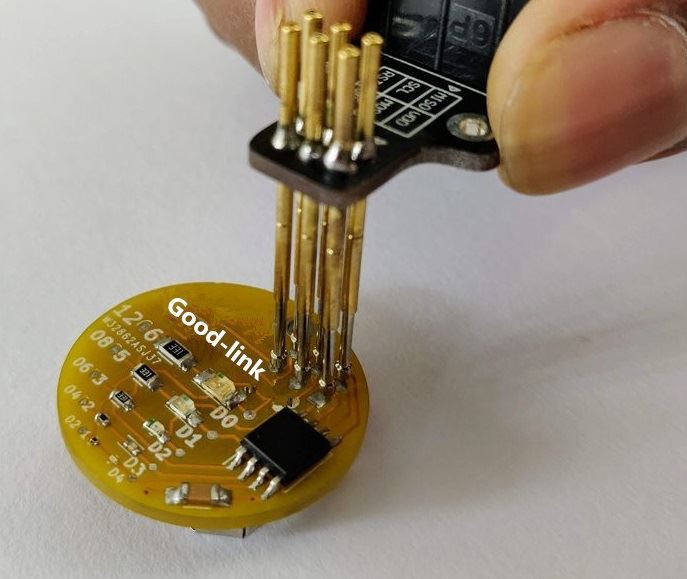

Od pogo igle s oprugom i fine i lagane igle za testiranje elektronskih kola do oštre pogo igle od nehrđajućeg čelika i jake igle pogodne za industrijsku upotrebu, dizajn igle sada uzima u obzir potrebe različitih aplikacija. Na primjer, igle sa jednom šiljkom su najčešći oblik igala. Većina mjerača pruža testnu liniju u jednoj tački, što je prilično korisno za širok raspon testnih aplikacija. Oštar opružni naprstak je bolji alat za mjerenje vrlo malih kontaktnih tačaka na pločama velike gustine. Iako se lako oštećuju, pogo igle se obično mogu ponovo naoštriti jer na njima nema oplata.
Igla sa opružnim naprstkom koji se može uvući spojena je na žicu od nerđajućeg čelika vrlo tankog prečnika. Osim kraja igle, cijela žica je prekrivena izolacijskim slojem kako bi se spriječio slučajni kontakt da izazove kratki spoj i ošteti čip. Opružni naprstak kliješta za kuke je pogodan za držanje veze na mjestu, što je pogodno za rad bez ruku. Koristite probne klipove različitih veličina za jednostavno testiranje IC čipova. IC test kopče su idealni alati za ispitivanje više pinova na IC čipu. Vrlo su pogodne za pronalaženje jedne od mnogih žica sa čipovima. SMD igle se mogu koristiti za testiranje fiksne tačke na pločama za površinsku montažu (SMD). Ova vrsta testiranja zahtijeva upotrebu vrlo tankog i oštrog naprstka za opruge za dodirne tačke na vrlo malim pločama, kao što su MINI GRIP-XB/100 mini ispitne stezaljke. Mikro SMD stezaljka je dizajnirana da stegne pinove finog koraka na SMD čipu. BNC adapterski kabel (kratki patch kabel sa malim žicama) olakšava instalaciju RF konektora sa ploče za testiranje signala...
Peto, konektor za vezu testne linije:
U skladu sa standardima, sigurnosti i stvarnim potrebama, konektor za testnu liniju ima različite primjene i standardne utikače i utičnice. Na primjer, osciloskop ima BNC konektor, multimetar ima banana konektor od 4 mm, a analizator spektra N-tip konektor, itd. Različite aplikacije imaju različite konektore. Kako bi se međusobno uskladili, na tržištu su se pojavili različiti adapteri (spojnice). Adapter), adapteri (adapteri), adapterski kablovi, spojni kablovi, kablovi za grananje itd.
Ukratko, danas smo opisali pet specifičnih kriterija za ispravan odabir test linija i pogo iglica. Prema ovih pet tačaka, svi takođe imaju dublje razumevanje pogo igle.
