TWS slušalica punjenje pogo pin
Metalni kontakti u TWS kutiji za punjenje se zovu Pogo Pin na engleskom jeziku. U ovom poglavlju, razgovarat ćemo o dizajnu naprskanja. Neki proizvođači su ga stavili samo na malu ploču, a većina ih je još uvijek direktno na naprscima na mađionici. Na TWS kutiji za punjenje slušalica, vidjeli smo mrvice raznih specifikacija, uključujući 2, 3, 5, i tako dalje. Pa za šta se koriste ovi naprsci?

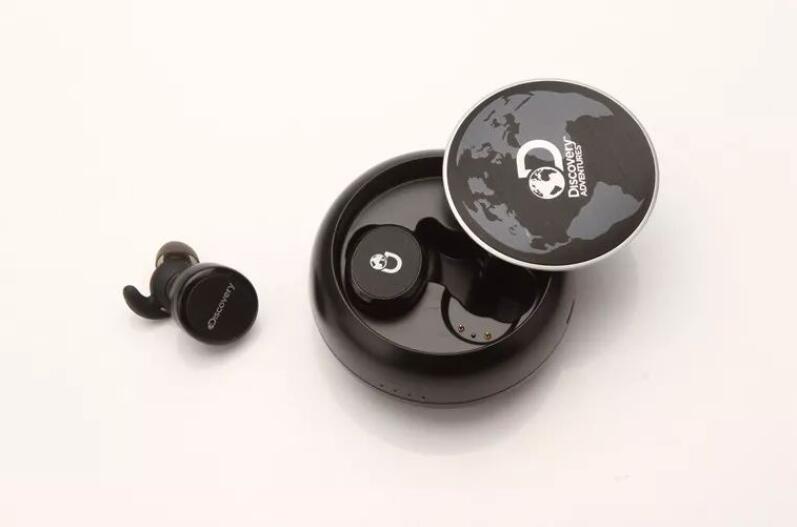

Dva punjenja pogo igle
Najčešće na tržištu, ovaj dizajn može da utiče na krute potrebe punjenja TWS slušalice. Dvije mrvice su pozitivne i negativne, odnosno koriste se za prijenos snage pretinac baterije TWS kutije za punjenje na slušalicu.
Dizajn tri pogo igle je također češci. Dizajn rješenja se koristi za komunikaciju između slušalice i slušalice. Kutija za slušalice zna stanje punjenja slušalice, odgovara kodu, i razumije status slušalice. Za testiranje proizvodnih linija možete koristiti MicroUSB/USB-C interfejs na slušalicama i automatsku probnu opremu za testiranje sveobuhvatnih indikatora slušalice.
Ovaj dizajn od pet naprsaka uzima u obzir gore navedeno dvije svrhe i ima više funkcija. Ova vrsta dizajna se može vidjeti samo u high-end TWS Bluetooth slušalice, koje su relativno rijetke. Pored zahtjeva od tri naprstaka za projektiranje šeme i testiranje proizvodnih linija, može se koristiti i za funkcije kao što su prenos podataka u unutrašnjem skladištenju slušalica, te nadogradnja firmvera slušalica.
