U današnje vrijeme bezbroj elektronskih uređaja poput pametnih telefona, tableta, mjerača glukoze u krvi itd. ima sve strožije zahtjeve za veličinom, a unutrašnjost je sve čvršća, tako da ne ostaje puno mjesta za konektore. Dakle, što je konektor manji, postaje važniji. Ovaj trend se takođe vidi u oblasti odbrane i vazduhoplovstva, kao što su sateliti, vođene rakete i sistemi avionike, gde se zahtevi za kompaktnošću mogu ispuniti samo "minijaturnim" konektorima. Kako potražnja za manjim konektorima i dalje raste, dizajneri se suočavaju s novim nizom izazova. Oni više ne mogu staviti dizajn konektora u završne faze projekta. Mikro konektori zahtijevaju promišljanje. Od dizajnera se zahtijeva da predvidje niz faktora kao što su pakovanje, izdržljivost, sposobnost nošenja struje i zamjenjivost.
Sedam smjerova dizajna minijaturnih konektora
1. Razmislite o konektorima u ranoj fazi dizajna
„Inženjeri su toliko fokusirani na dizajniranje cjelokupnog sistema da konektor stavljaju na sam kraj dizajna“, rekao je Mitch, naš direktor inženjeringa za razvoj proizvoda. "Oni misle da je konektor jednostavan, tako da mogu staviti Do završne faze. Onda se zaglave s vlastitim dizajnom." Video je previše priča o dizajnerima koji žure da dizajniraju konektore u završnim fazama dizajna. Rekao nam je da u mnogim slučajevima dizajneri na kraju moraju birati nestandardne konektore kako bi dovršili dizajn, što ne samo da povećava troškove već i odgađa vrijeme isporuke. Kako biste izbjegli takve probleme, relevantni stručnjaci preporučuju da razmislite o konektorima koje ćete koristiti na početku dizajna, a zatim rezervirati prostor za dizajn za njih i dizajnirati oko njih. "Nema razloga da kažete 'Prvo, odlučite koji konektor vam je potreban'", rekao je Morley, naš inženjer za razvoj proizvoda, "ali ako bi to učinili, to bi im zapravo uštedjelo mnogo vremena i mnogo muke."

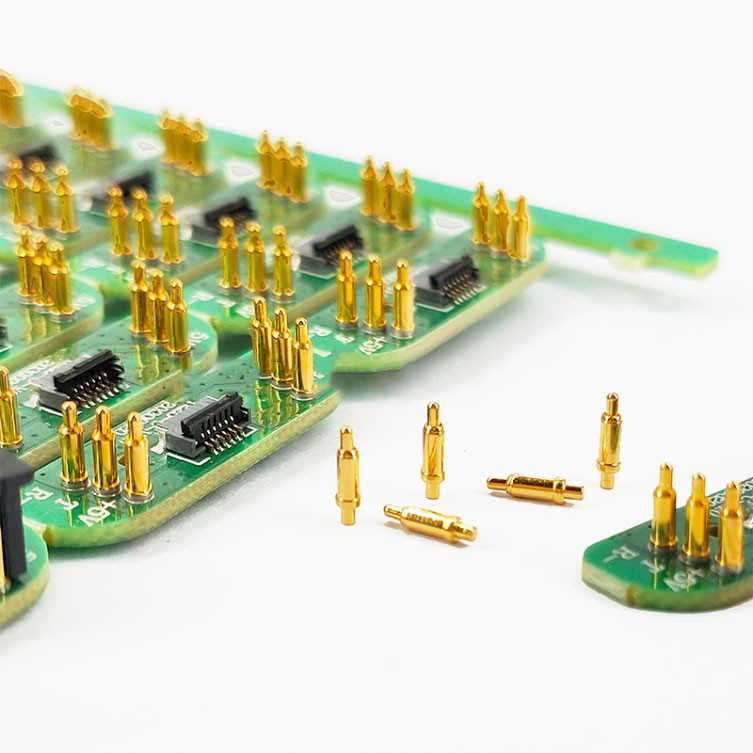

2. Shvatite ograničenja prostora
Iako su minijaturni konektori od ploče do ploče obično deblji manje od 1 mm, oni se također obično koriste u aplikacijama koje su čvrsto upakovane. Kako bi riješili potencijalne probleme s pakovanjem, dizajneri moraju uzeti u obzir tragove kola na PCB-u, kao i dodatne žice povezane na konektore. "Zbog manjeg nagiba, morate uži tragove i žice", rekao je Mike Higashikawa, menadžer proizvoda Molex područja. Takođe, imajte na umu da neki konektori (npr. konektori fleksibilnog kabla) nude mogućnost okretanja unapred i unazad. Morate uzeti u obzir ove metode okretanja kada dizajnirate svoj sistem. Na primjer, konektoru koji je okrenut unazad može biti teško pristupiti ako postoji još jedna komponenta na prednjoj i stražnjoj strani. Konačno, dizajneri također moraju biti svjesni da uređaji za površinsku montažu ponekad ne mogu podnijeti manje komponente. U nekim slučajevima su im potrebne nove vakuumske mlaznice za rješavanje ovih problema.

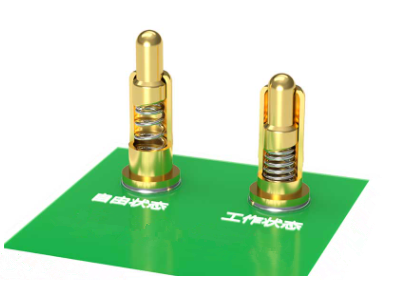

3. Saznajte trenutnu nosivost
Kako se veličina konektora smanjuje, tako se smanjuje i trenutna nosivost konektora. Tipično, mikro konektori mogu podnijeti između 200 mA i 500 mA, što je otprilike polovina trenutne ocjene većih konektora od ploče do ploče. Da bi kompenzirali niži kapacitet struje, dizajneri će možda morati povećati broj terminala.

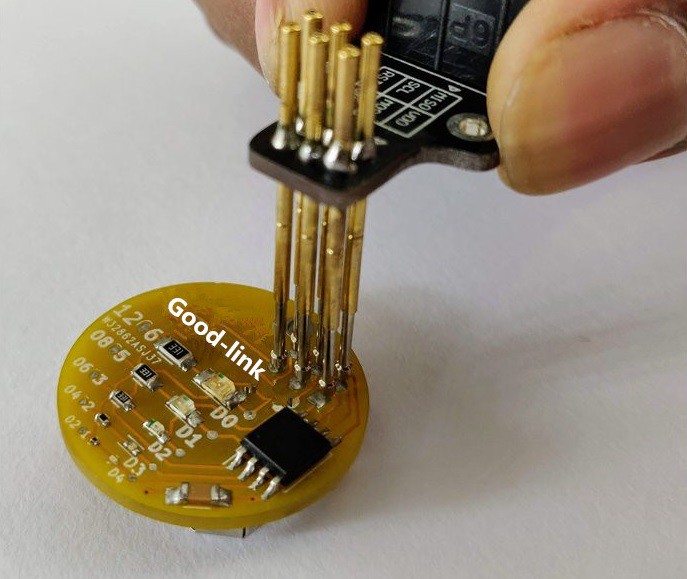

4. Razmotrite stabilnost malih/mikro veza
"Moram da vas posavetujem o tome, ne samo u fazi projektovanja, već i tokom procesa montaže kako bih ih zaštitio od oštećenja." Morley, stručnjak za dizajn mikro konektora u RF aplikacijama, podsjeća da je u njegovom dizajnu vojnih, u svemirskim aplikacijama, polovina konektora uništena tokom faze testiranja.
Propust da se to pitanje uzme k srcu moglo bi povećati troškove, rekao je on. Oštećeni konektori zahtevaju rekonfiguraciju, renoviranje i obeležavanje. Možda čak postoji potreba za skupljim konektorima koji se mogu zamijeniti na terenu za zamjenu, a takva promjena bi mogla dodati još tjedan ili dvije vremenu dizajna.
"Treba napomenuti da uvijek dajte prioritet postojećim konektorima, a ako ti konektori nisu kompatibilni s vašim dizajnom, razmislite o dizajniranju vlastitog, što vam može uštedjeti mnogo vremena", rekao je Morley.

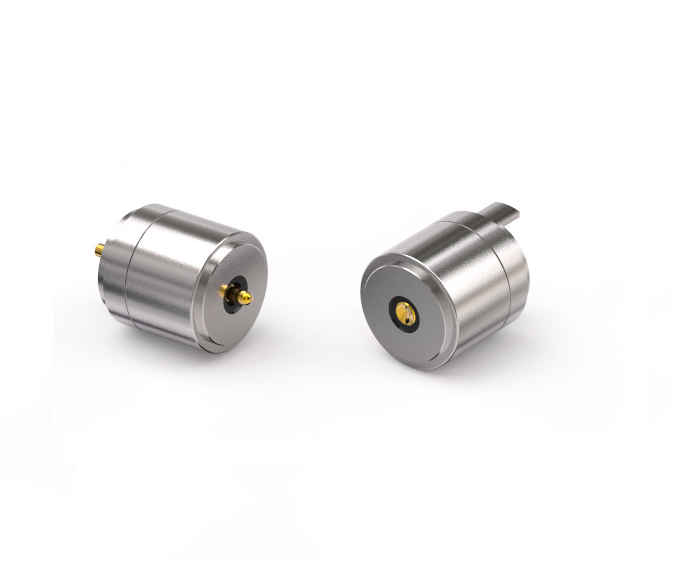

5. Razmislite o jednostavnoj zamjeni
Ako je vanjski dio proizvoda zatvoren, tada su vam potrebni konektori koji se mogu zamijeniti izvana. U suprotnom, morat ćete obaviti neke radove lemljenja.
"Što više to radite, vještiji ste u vještinama poput zavarivanja, ali je veći rizik od oštećenja cijelog sistema", rekao je Morley.
6. Razumjeti funkcionalne zahtjeve konektora
Dobavljači trebaju da kupci u potpunosti izraze svoje potrebe, u suprotnom mogu pogrešno razumjeti potrebe kupaca. Ovo je posebno važno kada je potrebno proizvesti konektore po narudžbi.
„Precizna artikulacija zahteva za konektorom je kritična,“ kaže Story. "Ako je nejasan ili izostavljen, rizikujemo da propustimo ključne zahtjeve za dizajn."
7. Razmotrite mehanički stres
Temperatura, udar i vibracije stvaraju stres između interfejsa i kola. Stručnjaci sugeriraju da biste trebali odabrati konektore koji izbjegavaju efekte ovih sila.
"Vidio sam lemne spojeve koji su se popucali na nekim PCB pločama", rekao je Morley. "Kada je konektor čvrsto pričvršćen za ploču ili vanjsku strukturu, mora izdržati sile udara i vibracija, u suprotnom može doći do pukotina."
Morley preporučuje da inženjeri koriste međusobno povezani sistem kako bi se minimiziralo stvaranje naprezanja između montažne strukture i spojnih tačaka. „Postoji veliki broj dobavljača koji nude takve sisteme“, rekao je on. "Dizajneri bi trebali obratiti veliku pažnju na ovo."
