Predstavljanje True Wireless (TWS) Bluetooth antene za slušalice
Posljednjih godina, tržište pravih bežičnih (TWS) Bluetooth slušalica je bilo izuzetno vruće, a različiti proizvođači mobilnih telefona lansirali su svoje proizvode za TWS slušalice; dovoljno je da se pokaže koliki je značaj ovom tržištu. U posljednjem članku predstavili smo pin za punjenje odjeljka za punjenje pravih bežičnih (TWS) slušalica. Danas ćemo vam ukratko predstaviti antenski dio. Razgovarat ćemo o važnosti antene u TWS slušalicama, o uvođenju Bluetooth antene u TWS slušalicama i o tome kako odabrati tri pri dizajniranju TWS slušalica. U jednom aspektu, podijelite ulogu, tipove i izbore dizajna TWS Bluetooth antene za slušalice.
Važnost TWS antena za slušalice
Od staromodnih radija do sadašnjih pametnih zvučnika, od "velike braće" do pametnih telefona, od tradicionalnih Bluetooth slušalica do pravih TWS bežičnih slušalica. U razvoju tehnologije potrošačke elektronike, antena je važan firmver. Sa rođenjem koncepta Interneta svega, uloga antene je još važnija za pametne kuće, pametna vozila i pametne nosive uređaje koji se povezuju i kontroliraju pomoću jedne mašine.

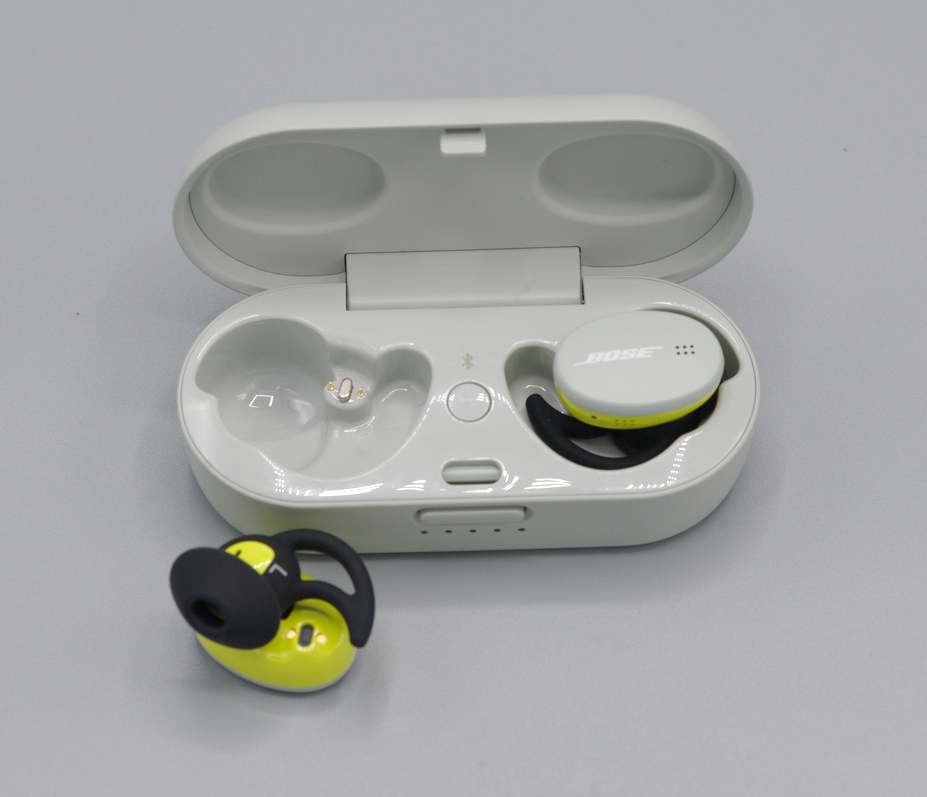

TWS slušalice su True Wireless Stereo slušalice. Glavni način upotrebe je povezivanje s mobilnim uređajima kao što su mobilni telefoni i kompjuteri putem Bluetooth radio frekvencije, a zatim prijenos audio informacija na slušalice, a zatim ih dekodiranje i izlaz na kraju slušalica. U ovom procesu, Bluetooth antena je potrebna da djeluje kao "toranj" za komunikaciju između dvije strane i obavljanje zadataka slanja i primanja. Stoga, u TWS slušalicama, Bluetooth čip i Bluetooth antena se međusobno nadopunjuju kako bi ostvarili bežično prenošenu muziku i izbjegli okove žica.
Predstavljanje Bluetooth antene za TWS slušalice

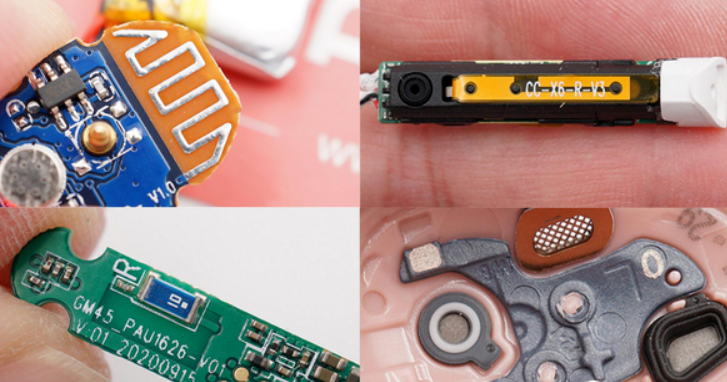

Kao važan firmver TWS slušalica, trenutni razvoj Bluetooth antene je relativno zreo. Postoje uglavnom četiri tipa PCB ugrađene antene, FPC, keramika i LDS. Uzmite u obzir izgled proizvoda za slušalice TWS, zahtjeve za frekvencijski opseg i cijenu kako biste odabrali najprikladniji tip antene.

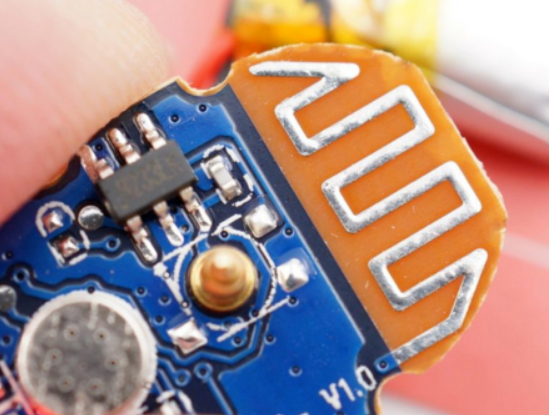

1. PCB antena na ploči
Kao što ime govori, PCB antena je vrsta antene koja je direktno nacrtana na PCB ploči. Široko se koristi u pločama sa jednofrekventnim modulima kao što su Bluetooth moduli, WIFI moduli i ZIGBEE moduli. U TWS slušalicama, zbog ograničenja jačine zvuka, primjena ugrađene Bluetooth antene je relativno rijetka.
Ugrađene PCB antene mogu biti dizajnirane i implementirane od strane dobavljača PCB ploča, koje su ekvivalentne dijelu ploče sa sklopom.
Prednosti: Ugrađena antena na PCB-u ne treba višestruko otklanjanje grešaka i može se direktno nacrtati na PCB-u bez troškova.
Nedostaci: Potrebna površina je velika, usmjerenost je relativno jednostruka, pogodna samo za jedan frekventni opseg, konzistentnost različitih serija antena je relativno loša, a sposobnost protiv smetnji je slaba.

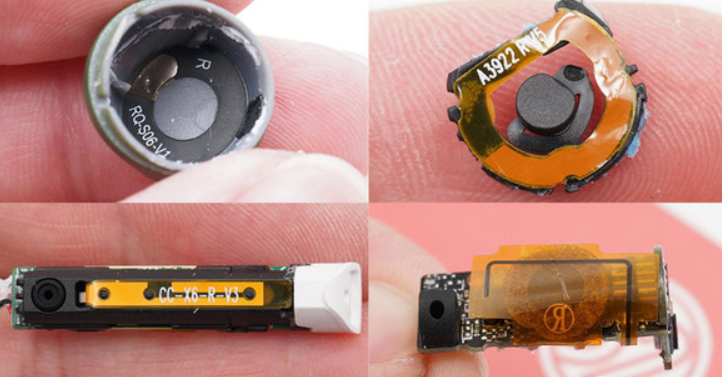

2. FPC antena
FPC antena je evoluirala iz PCB antene na ploči. Zbog ograničenja jačine zvuka TWS slušalica, prostor na unutrašnjoj matičnoj ploči ne može da primi antenu. FPC antena je ekvivalentna vađenju antenskog kola iz PCB-a i korištenju drugih vanjskih metala kako bi antena postala zasebna komponenta. Tako da se može bolje postaviti u unutrašnji prostor TWS slušalica.
FPC antenu može realizovati fabrika PCB ploča od meke ploče i fleksibilnog materijala.
Prednosti: Primjenjivo na većinu malih elektroničkih proizvoda, frekvencijski opsezi koji se mogu napraviti su također bogati, performanse su bolje, a cijena niža.
Nedostaci: Svaki proizvod mora biti pojedinačno otklonjen i ručno zakrpljen.

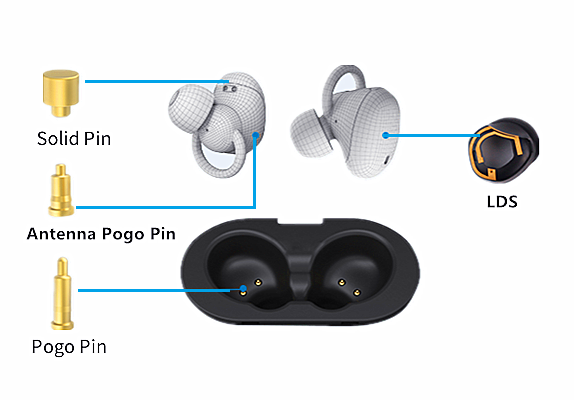

3. LDS antena
LDS antena je daljnja nadogradnja FPC antene. Iako je FPC antena u velikoj meri mogla da iskoristi unutrašnji prostor slušalica, i dalje joj je potrebna ravna ravan za pričvršćivanje.
LDS antena koristi tehnologiju laserskog direktnog oblikovanja, koja koristi lasersku tehnologiju za direktno formiranje metalnih antenskih uzoraka na nosačima, poklopcima itd., koji se mogu laserski nanijeti na nepravilne površine unutar slušalica, dodatno koristeći unutrašnji prostor slušalica.
Proizvođači LDS antena za lasersku obradu, lasersku tehnologiju i tehnologiju galvanizacije mogu to podržati.
Prednosti: Svi pravci mogu biti podržani i imaju jaku prihvatljivost.
Nedostaci: Trošak je skuplji, a postoje i posebni zahtjevi za materijal vanjske površine proizvoda.
4. Keramička antena
Keramička antena je još jedan antenski proizvod koji se široko koristi u uređajima s Bluetooth modulom. Ime je dobio po upotrebi keramičkih školjki. Uglavnom se dijeli na dvije vrste: blok keramičku antenu i višeslojnu keramičku antenu.
Blok keramička antena je za štampanje metalnog dijela antene na keramičkoj brzoj površini, a višeslojna keramička antena može se štampati na svakom keramičkom dielektričnom sloju prema zahtjevima dizajna, čime se smanjuje veličina antene.
Prednosti: mala veličina, jednostavna primjena, niska cijena, dobre performanse i zauzimaju samo mali prostor.
Nedostaci: Zahtjevi za slobodnu površinu su relativno visoki, usmjerenost je relativno jedinstvena, a postoje zahtjevi za položajem postavljanja.
Iz prethodnog rastavljanja TWS slušalica smo naučili da se zbog ograničenja jačine zvuka, PCB antene na ploči relativno rijetko koriste u TWS slušalicama. Birajte prema potrebama svojih proizvoda, ne postoji fiksni način upotrebe.
Kako odabrati pravu antenu
Teoretski gledano, u smislu cene, PCB i FPC antene koštaju manje, keramičke antene su umerene, a LDS antene su skuplje; a u pogledu iskorišćenja prostora, LDS antene su najfleksibilnije i mogu u potpunosti da iskoriste unutrašnji prostor slušalica.
Što se tiče performansi, mogućnosti slanja i prijema vanjskih antena općenito su bolje od onih ugrađenih antena. TWS slušalice su dizajnirane sa ugrađenim antenama zbog ograničenja volumena i zahtjeva za prenosivosti. Performanse su relativno slične i potrebno je sveobuhvatno razmotriti niz faktora da biste odabrali odgovarajuću antenu.
Dizajn Bluetooth antene TWS slušalica utiče na kvalitet prenosa Bluetooth komunikacije, što zauzvrat utiče na stvarno korisničko iskustvo. Na izbor Bluetooth antena utiču mnogi faktori kao što su performanse, frekvencijski opseg, cena i prostor za korišćenje. Samo uzimajući u obzir specifične uslove proizvoda i scenarije upotrebe, i odabirom odgovarajuće antene, mogu se postići maksimalne performanse proizvoda.
