Konektori se koriste vrlo često i svi su upoznati sa konektorima. Međutim, tokom upotrebe konektora može doći do problema sa vezom. U ovom članku urednik će predstaviti razloge za neuspjeh povezivanja konektora. Osim toga, ovaj članak će se pozabaviti razmatranjima za testiranje konektora od ploče do ploče.
1. Diskusija o uzroku kvara veze konektora
U poređenju sa spoljašnjim provodnikom, unutrašnji provodnik konektora je manje veličine, a unutrašnji provodnik slabe čvrstoće će verovatno izazvati loš kontakt i dovesti do kvara konektora.

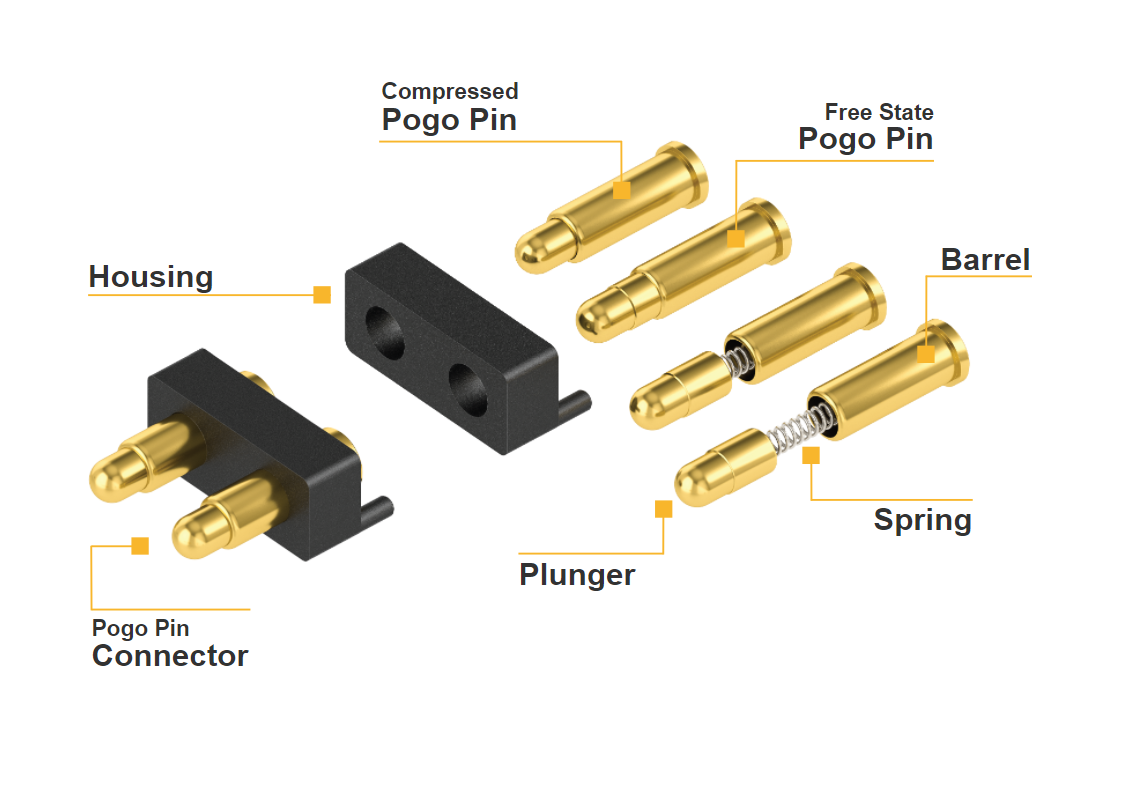

Većina unutrašnjih provodnika konektora usvaja metode elastičnog povezivanja, kao što je elastična veza tipa opružne kandže, elastična veza tipa utičnice, elastična veza tipa mehova itd. Među njima, elastična spojna struktura dizalice s prorezima je jednostavna, cijena obrade je niska, montaža je praktičnija, a raspon primjene je najširi.
1. Unutrašnji provodnik nije čvrsto fiksiran
Za potrebe montaže, u strukturi mnogih RF koaksijalnih konektora (kao što je N-tip, 3,5 mm), unutrašnji provodnik je podeljen na dva dela na dielektričnom nosaču, a zatim spojen vijcima. Međutim, zbog malog promjera unutrašnjeg vodiča, ako se ljepilo ne nanese na navojni spoj kako bi ga učvrstio tokom montaže, čvrstoća veze unutrašnjeg vodiča je vrlo loša, posebno za neke male RF koaksijalne konektore. Stoga, kada se konektor spaja i odspaja više puta, pod dugotrajnim djelovanjem torzije i napetosti, unutrašnji navoj provodnika može olabaviti i otpasti, što rezultira kvarom veze.
Jedna od najčešće korišćenih struktura RF koaksijalnih konektora je da su unutrašnji provodnik, dielektrični nosač i spoljni provodnik međusobno pričvršćeni lepkom. Ako količina ljepila nanesenog u ovoj strukturi nije dovoljna ili čvrstoća veze ljepila nije dovoljna tokom montaže, zalijepljeni dio može puknuti zbog sile tijekom upotrebe, što će uzrokovati rotaciju ili aksijalno pomicanje unutrašnjeg vodiča, i unutrašnji provodnici Ne može se uspostaviti dobar električni kontakt i veza ne uspe.
Metoda poboljšanja: Kada je koaksijalni konektor sastavljen, odgovarajuća količina provodljivog ljepila ili sredstva za zaključavanje navoja može se nanijeti na navojni spoj kako bi se povećala njegova pouzdanost navojne veze. Treba odabrati ljepila sa većom čvrstoćom vezivanja, a ljepilo prilikom lijepljenja mora ispuniti cijelu zalijepljenu rupu; narezivanje na zalijepljenom dijelu unutrašnjeg provodnika povećava površinu kontakta između unutrašnjeg vodiča i ljepila kako bi se spriječilo rotiranje unutrašnjeg vodiča; pravilno podesiti unutrašnji vodič Radijalne dimenzije i tolerancije vodiča, vanjskog vodiča i dielektričnog nosača čine spoj između unutrašnjeg vodiča i dielektričnog nosača, između dielektričnog nosača i vanjskog vodiča interferentnim, a također mogu učiniti tri se čvršće uklapaju.
2. Neispravna veličina priključka ili igle unutrašnjeg provodnika
Ako je promjer otvora unutrašnjeg vodiča utičnice manji od navedene veličine kada igla unutrašnjeg vodiča igle uđe u utičnicu, priključak će se previše proširiti, količina deformacije će premašiti opseg elastične deformacije, plastika doći će do deformacije, a provodnik u utičnici će se oštetiti; Naprotiv, ako je prečnik igle premali, kada su igla i utičnica usklađeni, razmak između igle i zida utičnice je prevelik, dva unutrašnja provodnika konektora ne mogu biti u bliskom kontaktu , otpor kontakta postaje veliki, a indikatori električnih performansi konektora će također biti loši.
Metoda poboljšanja: Bez obzira da li je usklađivanje utičnice i igle razumno, za mjerenje možemo koristiti silu umetanja i silu zadržavanja igle standardnog mjerača i provodnika u utičnici. Za konektore tipa N, sila umetanja kada se prečnik Φ1.6760 plus 0.005 standardne iglice poklapa sa utičnicom treba da bude manja ili jednaka 9N, a sila držanja kada se prečnik Φ1.6000-0.005 iglica standardnog kalibra i unutrašnji provodnik utičnice su usklađeni Veći ili jednaki 0,56N.
Stoga možemo koristiti silu umetanja i silu zadržavanja kao standarde inspekcije. Podešavanjem veličine i tolerancije utičnice i igle, kao i procesom obrade provodnika u utičnici, može se podesiti sila umetanja i sila zadržavanja između igle i utičnice. u odgovarajućem opsegu.
