A pogo pinilipin sa oprugomje vrsta mehanizma za električni konektor koji se koristi u mnogim modernim elektronskim aplikacijama i industriji za testiranje elektronike. Koriste se zbog njihove poboljšane izdržljivosti u odnosu na druge električne kontakte i otpornosti njihove električne veze na mehanički udar i vibracije.
Imepogo pinproizlazi iz sličnosti igle sa pogo štapom – integrirana spiralna opruga u iglu primjenjuje stalnu normalnu silu na stražnji dio spojne posude ili kontaktne ploče, suprotstavljajući se svakom neželjenom pomicanju koje bi inače moglo uzrokovati isprekidanu vezu. Ova spiralna opruga čini pogo igle jedinstvenim jer većina drugih tipova mehanizama za igle koristi konzolnu oprugu ili ekspanzionu čahuru.
Potpuna putanja povezivanja zahtijeva spojnu utičnicu da bi se pin zahvatio, što se naziva aciljilizemljište. Pogo meta se sastoji od ravne ili konkavne metalne površine, koja, za razliku od igle, nema pokretnih dijelova. Mete mogu biti odvojene komponente u kompletnom sklopu konektora, ili u slučaju štampanih ploča, jednostavno obložena površina ploče.
Igle sa oprugom su precizni dijelovi proizvedeni postupkom okretanja i predenja koji ne zahtijeva kalup, što omogućava proizvodnju manjih količina po nižoj cijeni.
Struktura

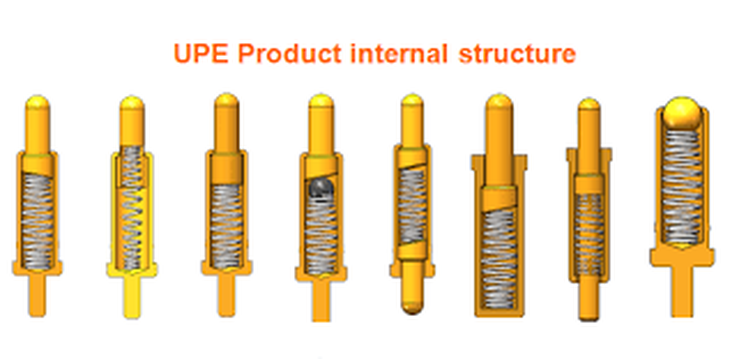

Osnovni klin sa oprugom sastoji se od 3 glavna dijela: aklip, bure, iproljeće. Kada se sila primeni na klin, opruga se stisne i klip se pomera unutar cevi. Oblik cijevi zadržava klip, sprječavajući da ga opruga istisne van kada klin nije zaključan na mjestu.
U dizajnu električnih kontakata potrebna je određena količina trenja kako bi se konektor držao na mjestu i zadržao završetak kontakta. Međutim, veliko trenje je nepoželjno jer povećava naprezanje i habanje kontaktnih opruga i kućišta. Stoga je potrebna precizna normalna sila, obično oko 1 njutn, da bi se stvorilo ovo trenje. Budući da zatik s oprugom mora imati mali razmak između klipa i cijevi kako bi mogao lako kliziti, može doći do trenutnog prekida veze kada postoji vibracija ili kretanje. Da bi se to suprotstavilo, klip obično ima mali nagib kako bi se osigurala kontinuirana veza.
Mnogi proizvođači su kreirali svoje vlasničke varijacije na ovom dizajnu, najčešće mijenjajući sučelje između klipa i opruge. Na primjer, kugla se može dodati između dvije komponente, ili klip može imati zakošen ili upušten vrh.
Klip i cijev pogo igle obično koriste mesing ili bakar kao osnovni materijal na koji se nanosi tanak sloj nikla.
Kao što je uobičajeno u električnim konektorima, proizvođači često primjenjuju pozlaćenu prevlaku koja poboljšava trajnost i otpornost na kontakt.
Opruge su obično izrađene od legura bakra ili opružnog čelika.
Konektori s oprugom koriste se za širok spektar primjena, kako u industrijskoj tako iu potrošačkoj elektronici:
konektori od ploče do ploče (obično trajni)
Konektori zaštićeni od ulaza u potrošačke uređaje, npr. pametni satovi, robusni računari
Terminali za baterije na laptopima
Magnetni konektori za punjenje ili signal, npr. priključne stanice za laptop i punjači(vidi§ Kombinacija sa magnetima)
Konektori visoke frekvencije, npr. antene, konektori za monitor
Ispitivanje štampanih ploča
Ispitivanje integrisanog kola
Ispitivanje u krugu
Testiranje baterije
Ostala ispitivanja elektronike
Raspored konektora
Vidi također:Električni konektor
Kada se pogo pinovi koriste u konektoru, oni su obično raspoređeni u gustom nizu, povezujući mnoge pojedinačne čvorove dva električna kola. Obično se nalaze u automatskoj opremi za testiranje u obliku ležišta eksera, gdje olakšavaju brzo i pouzdano povezivanje uređaja koji se testiraju (DUT).[10]U jednoj konfiguraciji izuzetno visoke gustine, niz ima oblik prstena koji sadrži stotine ili hiljade pojedinačnih pogo pinova; ovaj uređaj se ponekad naziva apogo tower.
Mogu se koristiti i za trajnije veze, na primjer, u superkompjuteru Cray-2.
Kada se koriste u aplikacijama sa najvišim performansama, pogo igle moraju biti vrlo pažljivo dizajnirane kako bi omogućile ne samo visoku pouzdanost u mnogim ciklusima parenja/neparenja, već i prijenos električnih signala visoke vjernosti. Igle moraju biti tvrde, ali ipak obložene supstancom (kao što je zlato) koja osigurava pouzdan kontakt. Unutar tijela kuke, klip mora napraviti dobar električni kontakt sa tijelom kako opruga većeg otpora ne bi nosila signal (zajedno sa nepoželjnom induktivnošću koju opruga predstavlja). Dizajn pogo pinova koji će se koristiti u kolama usklađene impedancije je nevjerovatno izazovan; da bi se održala ispravna karakteristična impedansa, pinovi su ponekad raspoređeni sa jednim pinom koji nosi signal okružen sa četiri, pet ili šest uzemljenih pinova.
