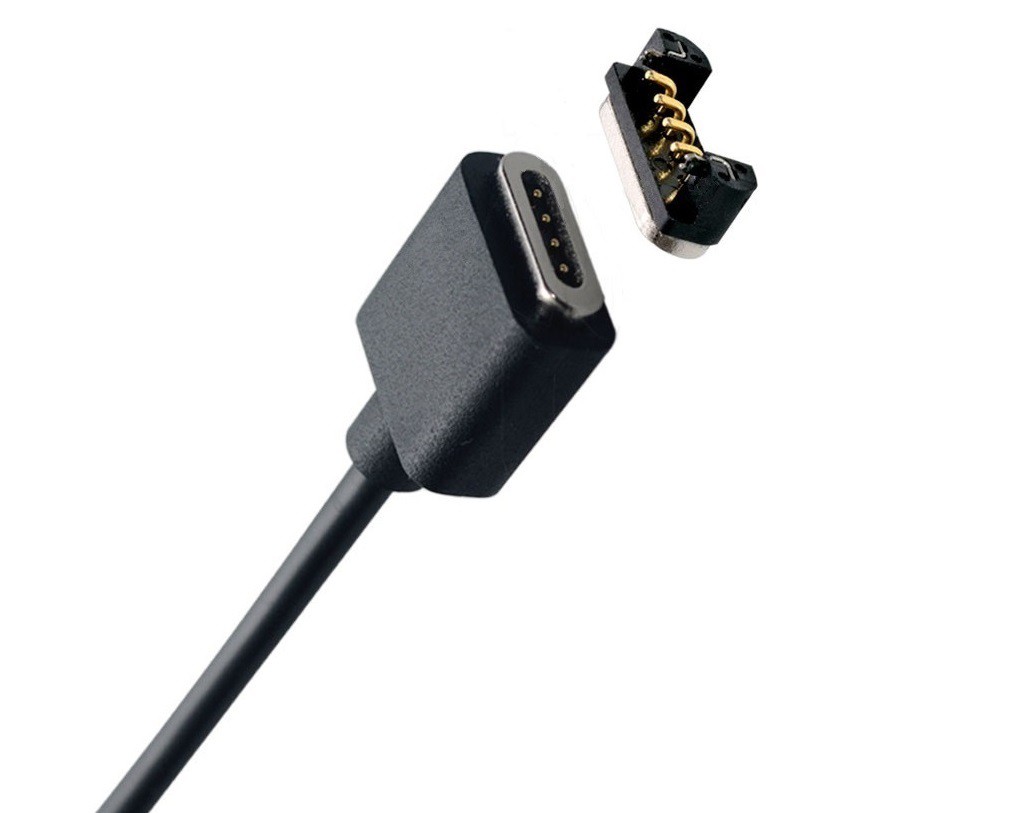

Šta je Pogo pin magnetni konektor?
Pogo pin magnetni konektor se također naziva magnetni konektor, magnetni konektor, magnetni konektor, magnetni konektor, magnetna glava za punjenje, itd.; to je konektor koji se široko koristi u elektronskoj opremi, uglavnom se sastoji od PogoPin-a i magneta. konektor. Dizajn strukture magneta i magneta koji dodiruje i privlači ima veliku adsorpcionu silu, što je pogodno za male strukture i lake i tanke proizvode.
Magnetni konektor uključuje muški krajnji sklop i ženski krajnji sklop koji može biti koaksijalan s muškim krajnjim sklopom. Muški krajnji sklop uključuje prvi gumeni dio vanjskog prstena, gumeni dio prvog prstena, magnet za prvi prsten i dvije muške PIN igle. Magnet prvog prstena je postavljen između gumenog dijela vanjskog prstena i gumenog dijela prvog unutrašnjeg prstena, a dvije muške PIN igle prolaze kroz prvi gumeni dio unutrašnjeg prstena; a ženski krajnji sklop uključuje drugi gumeni dio vanjskog prstena, drugi gumeni dio s dva unutarnja prstena, drugi prstenasti magnet i dvije ženske PIN igle, drugi prstenasti magnet je raspoređen između drugog gumenog dijela vanjskog prstena i drugog unutrašnjeg prstena gumeni dio i dva gumena dijela unutrašnjeg prstena prolaze kroz žensku PIN iglu, a prvi prstenasti magnet će odgovarati drugom prstenastom magnetu, a suprotni kraj drugog prstenastog magneta ima suprotan polaritet. Dvije muške PIN igle odgovaraju dvije ženske PIN igle, a jedan kraj ženske PIN igle ima slijepu rupu za umetanje muške PIN igle.
Prethodni magnetni konektor uključuje izolaciono tijelo, više terminala i magnetna tijela raspoređena na izolacijskom tijelu. Prednja površina izolacijskog tijela ima površinu za spajanje, a površina za spajanje je raspoređena uporedo s nekoliko terminalnih utora koji prodiru u izolacijsko tijelo. Svaki utor za terminal raspoređen na spojnoj površini glavnog tijela ima krug utora u obliku slova U raspoređenih oko terminala. Prorez izolacionog tijela koji odgovara magnetnom tijelu je blok u obliku slova U, a magnetsko tijelo je sadržano u tijelu. U rezervoaru koji sadrži. Magnetni konektor ove vrste konstrukcije ima veliku strukturu, visok profil i malu usisnu silu. Nije pogodan za neke male strukture, a nije pogodan za lakše i tanje proizvode.
