Koje su tehnike proizvodnje Spring Pogo Pin?

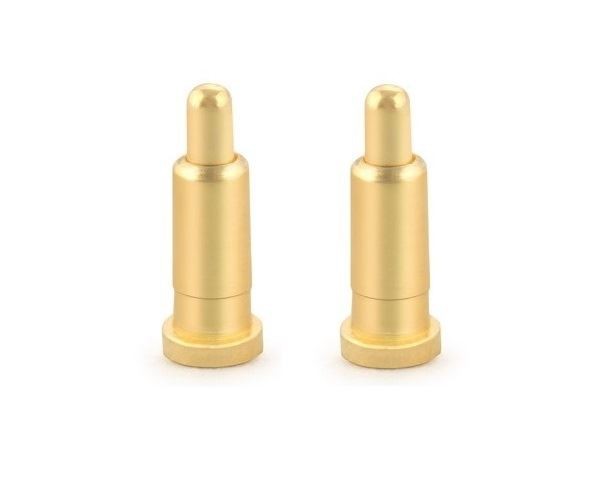

Pogo pin je osnovna komponenta preciznih konektora koji se koriste u komunikacijskim baznim stanicama ili terminalima, automobilima, bespilotnim letjelicama, industriji, vazduhoplovstvu i drugim poljima. I signali i struja se mogu prenijeti kroz pogo pin. Razvojem društva, sve više proizvoda zahtijeva prijenos velike struje, brzo punjenje, a čak i neki proizvodi imaju zahtjeve za zaštitu od groma, pa je strujni otpor opružnog naprstka sve veći, pa je njegova tehnologija proizvodnje Koja? Hajde da' pogledamo zajedno.
Nekoliko tehnika izrade postojećeg opružnog naprstka:
1. Opružni naprstak s ravnim dnom: Igla ove strukture je ravnog dna, jednostavna za obradu, niža cijena, a koaksijalnost cijevi igle je bolja, ali postoji veći rizik da igla ne dođe u kontakt s cijevi igle i rizik od nestanka struje, a kontaktna impedancija proizvoda je također vrlo velika. Proizvodi sa ovom strukturom se uglavnom koriste samo u slučajevima kada su zahtjevi za proizvodom vrlo niski, a struja vrlo mala. Sada obične velike kompanije nisu usvojile ovaj strukturirani proizvod.

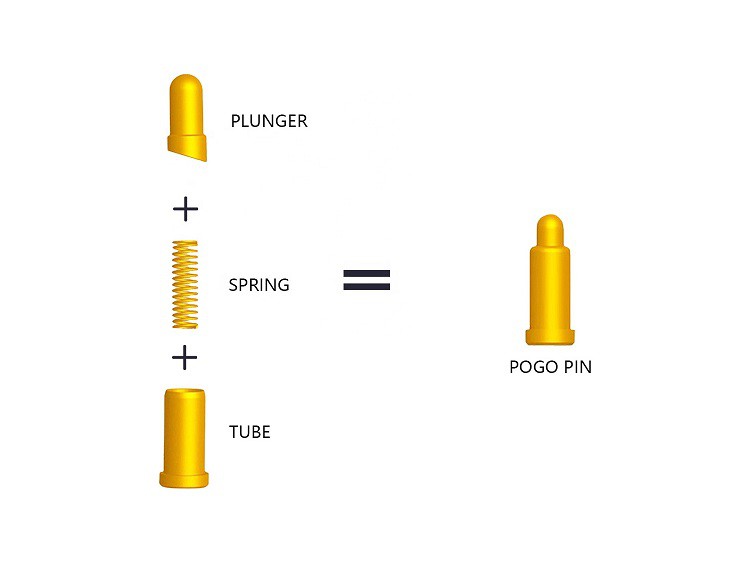

2. Naprstak opruge sa sekcijskim kosom: Igla ove strukture je ukošena, obrada je komplikovana, cijena je visoka, a koaksijalnost igle i cijevi igle je loša, ali igla proizvoda i cijev igle su u dobar kontakt, a kontaktna impedancija je također vrlo mala. Glavni razlog je što je opruga suprotno. Elastičnost igle ima bočnu komponentu sile, što čini iglu i cijev igle stabilnim u kontaktu. Ova struktura se široko koristi u tvornicama opružnih naprstaka, a koristi se samo u malim i srednjim trenutnim situacijama.
3. Naprstak opruge od čelične kuglice: Igla ove strukture ima izrezanu kosinu, a ispod nje je dodana čelična kugla. Struktura je komplicirana za obradu, cijena je visoka, koaksijalnost igle i cijevi igle je loša, a cijev igle zauzima puno prostora, ali igla proizvoda i cijev igle su u dobrom kontaktu, a kontaktna impedansa je takođe vrlo mala. Glavni razlog je što opruga ima stranu elastičnosti igle. Sila komponente u smjeru igle čini iglu i cijev igle stabilnim u kontaktu. Čelična kugla također dodaje kanal protoka struje. Ova struktura se široko koristi u tvornicama opružnih naprstaka, a koristi se samo u situacijama kada je struja srednja i velika.
4. Opružni naprstak unutrašnjeg rukava: Igla ove strukture je rezana kosina, a ispod nje je dodat unutrašnji rukav. Struktura je komplicirana za obradu, cijena je visoka, a koaksijalnost cijevi igle je loša, a prostor koji zauzima cijev igle je manji od onog kod čelične kuglice, ali igla proizvoda i cijev igle su u dobar kontakt sa cijevi igle, a kontaktna impedansa je također vrlo mala. Glavni razlog je elastična sila opruge na iglu. Postoji bočna komponenta sile koja čini iglu i cijev igle stabilnim u kontaktu. Unutrašnja čaura takođe dodaje kanal za protok struje. Ova struktura se široko koristi u tvornicama opružnih naprstaka, a koristi se samo u situacijama kada je struja srednja i velika.
Gornji sadržaj vam daje detaljan uvod u tehnologiju proizvodnje pogo igala, u nadi da će vam pomoći da shvatite i shvatite ovaj aspekt.
