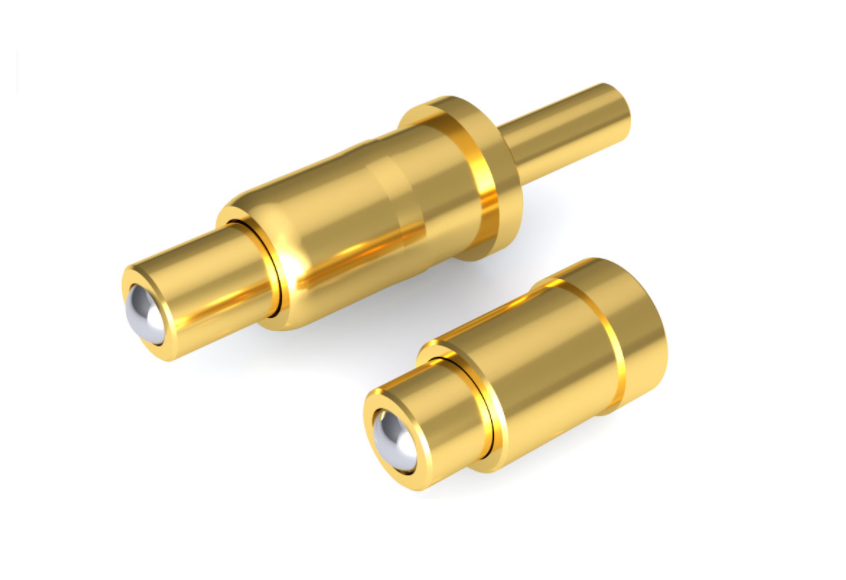

Pogo igla s dip oprugom
Dual-in-line paket pogo pins (engleski: dual in-line package), poznat i kao DIP paket ili DIP paket, skraćeno DIP ili DIL, je metoda pakovanja za integrisana kola. Oblik integriranog kola je pravougaonik. Postoje dva paralelna reda metalnih igala sa strane, koja se nazivaju zaglavlja pogo pinova. Komponente upakovane DIP-om mogu se zalemiti u obložene rupe na štampanoj ploči ili umetnuti u DIP utičnice.
Pogo igla s dip oprugom
CPU čip upakovan sa DIP pogo pinom ima dva reda pinova koje je potrebno umetnuti u utičnicu za čip sa DIP strukturom. Naravno, može se i direktno umetnuti u štampanu ploču sa istim brojem rupa za lemljenje i geometrijskim rasporedom za lemljenje. DIP-pakovane čipove treba posebno pažljivo uključivati i isključivati iz utičnice za čip kako bi se izbjeglo oštećenje igle. Strukturni oblici DIP paketa su višeslojni keramički DIP DIP, jednoslojni keramički DIP DIP, olovni okvir DIP (uključujući tip staklokeramičke zaptivke, tip plastične ambalažne strukture, keramičku staklenu ambalažu niskog taljenja) Sačekajte.
Pogo igla s dip oprugom
Uobičajeni DIP paket je u skladu sa JEDEC standardom, a nagib (nagib) između dva pina je {{0}}.1 inča (2,54 mm). Udaljenost između dva reda igle (razmak između redova, razmak između redova) zavisi od broja iglica, najčešće je 0.3 inča (7.62 mm) ili 0.6 inča (15.24 mm ). Druge manje uobičajene udaljenosti su 0.4" (1{{20}}.16mm) ili 0.9" (22.86mm), a neke paketi imaju 0.07" (1,778 mm) korak i 0,3", 0,6" ili 0,75" razmak između redova.
DIP-pogo pin paketi koji se koriste u bivšem Sovjetskom Savezu i zemljama istočne Evrope su otprilike blizu JEDEC standardu, ali koriste metrički korak od 2,5 mm umjesto imperijalnog 0,1 inča (2,54 mm).
Broj pinova u DIP paketu je uvijek paran broj. Sa {{0}}.3" proreda, 8 do 24 pinova su spojeni, a paketi sa 4 ili 28 pinova se povremeno vide. razmak je 0,6 inča, a dostupni su i paketi sa 36, 48 ili 52 pinova.CPU-i kao što su Motorola 68000 i Zilog Z180 imaju broj pinova od 64, što je maksimalni broj pinova za uobičajeno korišćeni DIP paket.
