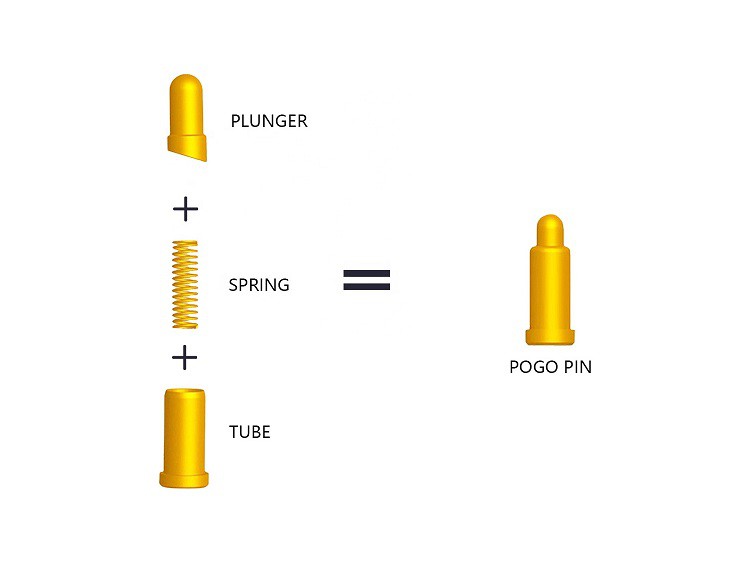

Struktura pogo pin konektora
S razvojem tržišta i nadogradnjom tehnologije proizvoda, sve više potrošača nije ograničeno samo na višenamjensku funkciju proizvoda, već teži i elegantnom izgledu te malom i tankom izgledu. Ali za proizvodnju i dizajn, takav proizvod je veliki izazov za sve inženjere elektroničkih proizvoda. Zbog strukturalnog dizajna prostora i standardnih specifikacija konektora, inženjerima je teško imati dobar izbor da ga dovrše. Osim toga, pogo igle imaju očigledne prednosti u smislu cijene montaže, vijeka trajanja, ciklusa uzorka i cijene u strukturnom prostoru.
Glavna funkcija pogo pina je prekomjerna struja, u rasponu od 20MA-10A. Uglavnom, postoje strogi propisi o promjeru, visini i zahtjevima za oblaganje pogo igle.
Pogo igla zahtijeva glatku površinu u malu okruglu hemisferu. Zahtjevi dizajna igle za POGOPIN pogo igle.
Ukošenost: Kako bi osigurao da je igla uvijek u kontaktu s cijevi igle tokom rada, Tyco Hanze je izrezao kraj igle koji je u kontaktu s oprugom u kos. Ovaj koncept dizajna može osigurati nisku i stabilnu kontaktnu impedanciju kako bi se osigurala stabilna provodljivost proizvoda. Dizajn stražnjeg bušenja je dobar izbor za male konektore, koji mogu zadovoljiti zahtjeve kupaca za elastičnost
Dužina odgovarajuće opruge ovog dizajna može premašiti dužinu cijevi igle. U slučaju ograničenog prostora, dizajnom obrnutog bušenja može se dobiti stabilan elastični hod. Dizajn ravnog dna neće biti nepristupačan zbog određenih uslova na strukturu igle i iglene cijevi, zbog čega će struja proći kroz igličastu cijev, a zid cijevi igle će ići ravno duž opruge, što će uzrokovati da otpor bude prevelik i napon će pasti u velikom luku.
