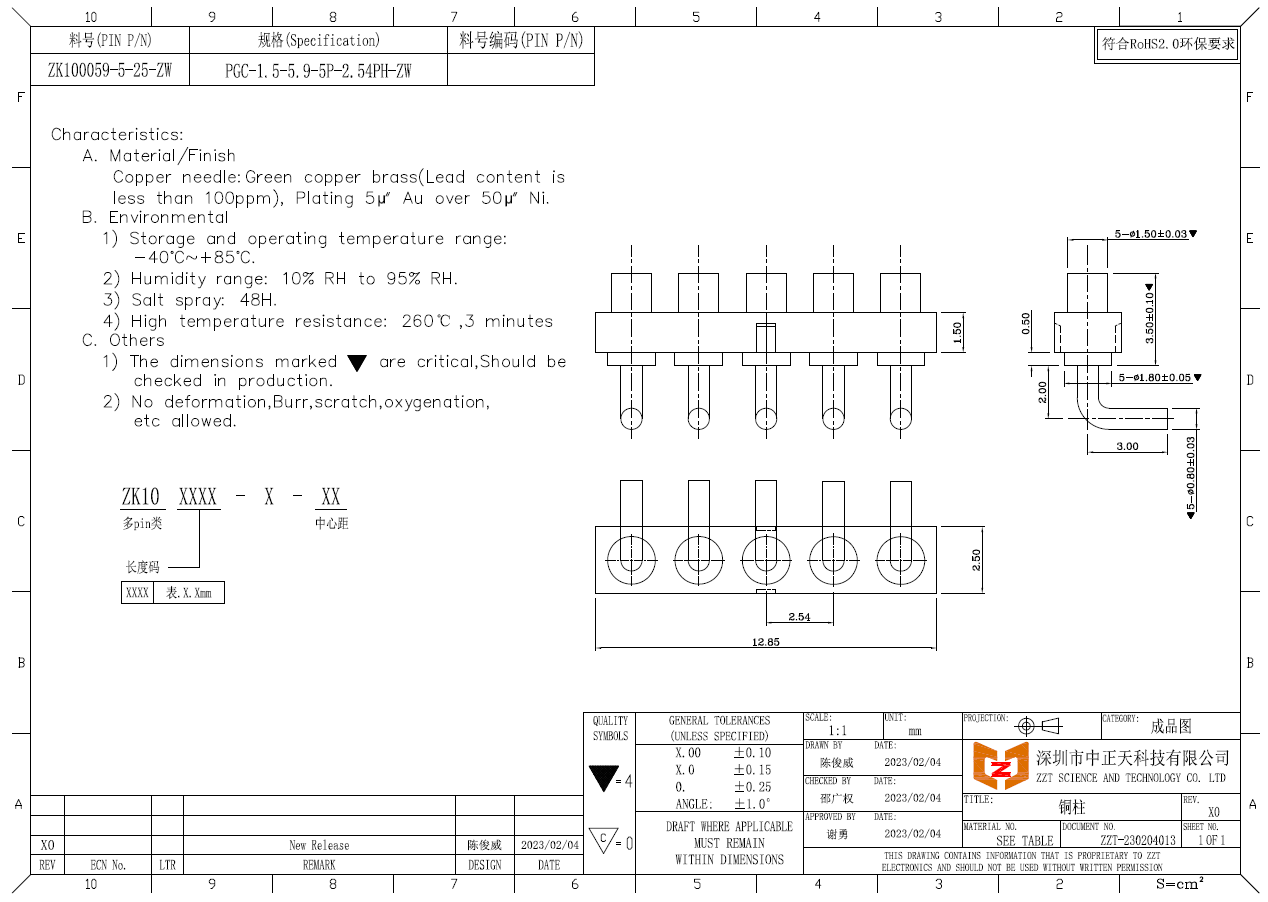

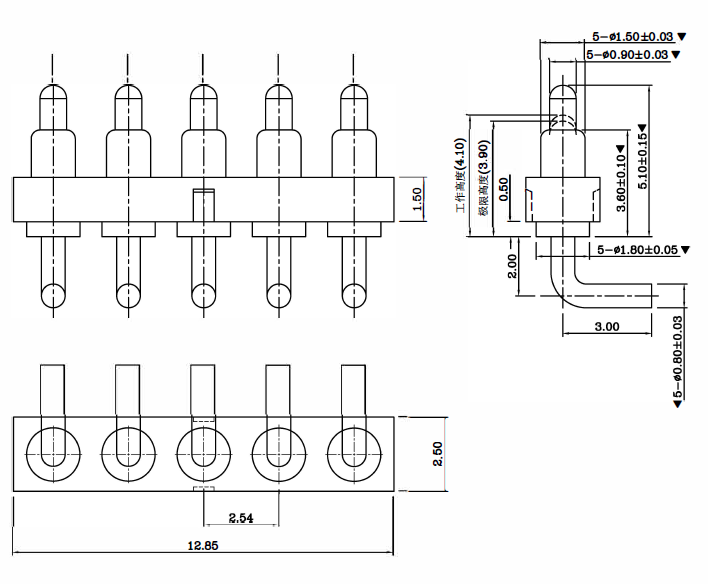

Desni anđeo 5PIN muški i ženski Pogo Pin konektor
Opružni naprstak je sonda opružnog tipa formirana od tri bitna dijela igle, cijevi igle i opruge nakon što se zakivaju preciznim instrumentom. Naziva se i pogo pin, pogopin opružni elektrodni stup, opružni ili pogopin. Dno igle opružnog naprstka obično je kosina struktura.
Funkcija kosine strukture je osigurati da pogopin drži ruku u kontaktu s unutarnjim zidom cijevi igle kada radi, tako da struja uglavnom prolazi kroz pozlaćenu iglu i cijev igle kako bi se osigurala stabilnost i niska impedansa pogopina.
Opružni naprstci se općenito koriste u preciznim vezama u elektroničkim proizvodima kao što su mobilni telefoni, komunikacije, automobili, medicina, zrakoplovstvo, itd.; budući da je opružni naprstak odlična sonda, volumen se može učiniti vrlo malim, tako da može smanjiti troškove povezivanja kada se koristi u preciznim konektorima. Smanjite težinu uređaja, uštedite prostor i uljepšajte izgled proizvoda (kao što su ultratanki mobilni telefoni, pametni satovi, elektronske cigarete itd.).
Šest uobičajenih pogopin stilova i karakteristika:
Pogopin s ravnim dnom: dobra stabilnost, dno cijevi igle je ravnog dna, lako se lemi sa PCB pločom
Plug-in pogopin: Na kraju iglene cijevi nalazi se igla za pozicioniranje, a kada je zalemljena na PCB ploču, neće biti odstupanja i efekat pozicioniranja je dobar;
Pogopin savijanja: rep je savijen, pružajući dizajnerima više izbora u korišćenju prostora;
Dvosmjerni pogopin: Dizajn dvosmjernog i dvostrukog djelovanja omogućava inženjerima da imaju veću fleksibilnost prostora u dvosmjernoj vezi između ploče i ploče
Pogopin žice za lemljenje: pogodan za kraj kabla, lako se lemi žicom
Pogopin sa navojem: proizvodi sa posebnim specifikacijama mogu zadovoljiti različite potrebe kupaca.
