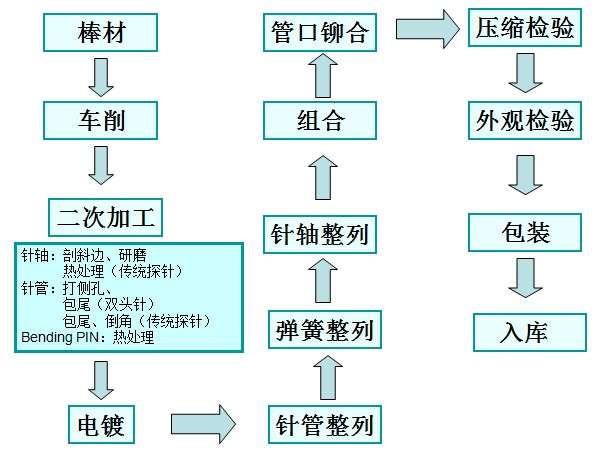

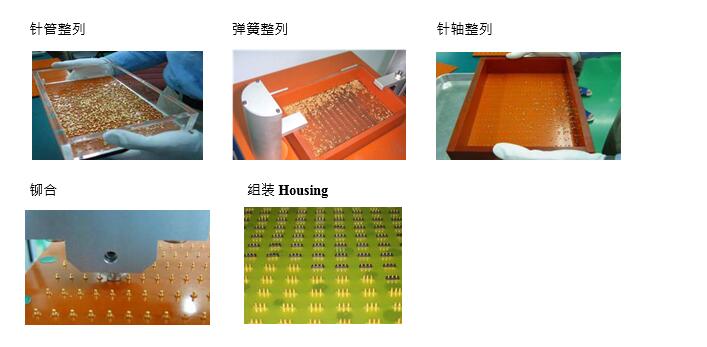

Proces proizvodnje Pogo Pin konektora
Materijal drške igle/cijevi:
Glavna funkcija konektora je da je veliki broj puta provođenja signala i uključivanja i isključivanja, tako da su provodljivost i elastičnost (snaga tečenja) materijala također potrebni.
1-1: Mesing (BRASS): legura bakra i cinka, provodljivost je dobra, provodljivost je oko 26% ~29% (IACS), prema udjelu bakra se može podijeliti na C2680 (JIS) i C3604 , C3601 (potrebna toplinska obrada)
1-2: Fosforna bronza (PHOSPHOR BRONZE): legura bakra i kalaja, njena provodljivost je lošija od mesinga, provodljivost je oko 13 procenata. Ali njegova elastičnost i fleksibilnost su dobre
Pogodan je za cijevi s postupkom izvlačenja, a njegova klasifikacija se može podijeliti na C5440, C5191 i C5210 prema sadržaju kalaja. Što je veći sadržaj kalaja, to je lošija provodljivost i bolja elastičnost.
1-3: Termički obrađene legure bakra: Na primjer, berilijum bakar (BERILIJA LEGURA) ima dobru električnu provodljivost i elastičnost, ali je njegova cijena visoka.
Materijali koji se koriste za kućište i kapu:
Obezbedite glavnu strukturu i izolaciju konektora i postavite Pogo PIN unutar njega. Korišteni materijali: Veličina, oblik i upotreba konektora su vrlo različiti, tako da su i inženjerske plastike različite. Prilikom dizajniranja konektora, temperaturnu otpornost, fluidnost, mehaničku čvrstoću, električne performanse, zahtjeve za zaštitu okoliša i troškove treba uzeti u obzir kao faktore za odabir odgovarajuće inženjerske plastike. Obično korištena inženjerska plastika je LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, itd.
Budući da sam LCP ima svojstva usporavanja plamena, može dostići nivo UL94 V-0 bez dodavanja usporivača plamena, tako da LCP može brzo ispuniti zahtjeve RoHS i bez halogena. HTN, PA4T i PA9T su najlonski materijali i potrebno je dodati usporivače plamena da bi se postigla UL94 V- klasa 0, proizvođači HTN, PA4T i PA10T izjavljuju da materijali relevantnih razreda koriste bez halogena usporivači plamena.
