Zahtjevi za dizajn kraja Pogo pin konektora
Pogo Pin konektor se uglavnom sastoji od 6 dijelova, odnosno osovine igle, opruge, keramičke perle, cijevi igle, plastike, poklopca (osnovni zahtjevi kupca za instalaciju mogu biti opremljeni plastičnim CAP-om za zaštitu osovine igle). Hajde da's pogledamo zahtjeve oblika kontaktnog terminala pogo pin konektora.
1. Zahtjevi dizajna za kraj kontakta:

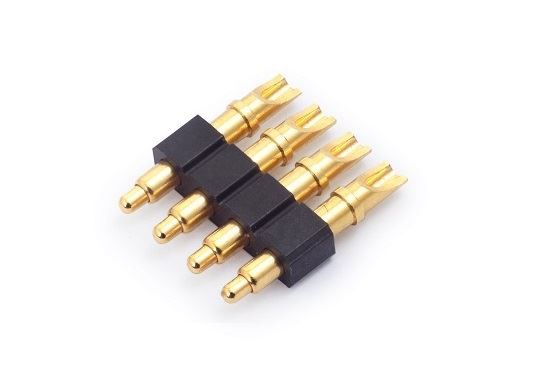

je nestandardni tip kontakta, dizajniran prema zahtjevima kabela kompletne mašine, prvo potvrdite veličinu priključnog kraja, oblik ugradnje proizvoda, način izgleda i specifikaciju kabela. Kada se kabel ne može odrediti, princip koji treba slijediti je da se projektira rupa za ožičenje prema broju dijela kontakta. Otvor za ožičenje može zadovoljiti zahtjeve žica velikog promjera žice. Odnos prečnika žice jezgra žice prema unutrašnjem prečniku čaše za zavarivanje je obično 0,5-0,7; Prilikom spajanja žice, princip dizajna je da je promjer jezgre kabela i priključna rupa kontakta odgovarajući, a omjer promjera jezgre žice i unutrašnjeg promjera rupe za zavarivanje obično je 0,6-0,8.
2. Zahtjevi za formu kraja kontakta:
U pogo pin konektoru, kontakt je važan dio konektora, koji uglavnom nosi prijenos signala. U dizajnu konektora, kontakt se sastoji od spojnog kraja i zadnjeg kraja. Spojni kraj se obično sastoji od elastičnih dijelova i krutih dijelova kako bi se osigurala pouzdanost kontakta između utikača konektora i utičnice; zadnji kraj kontakta je za ostvarivanje kablovske veze između opreme, interkonekcije između štampanih ploča, odnosno kabla i Interkonekcija između ploča se koristi za kablovsku vezu. Kraj terminala konektora ima tip žice za zavarivanje, tip žice za presovanje i tip za probijanje izolacije (IDC, tip namota bez lemljenja, koristi se za štampane ploče, kontakti Oblici završetka uključuju pravo zavarivanje, zavarivanje savijanjem, površinsku montažu i zavarivanje- tip slobodnog utiskivanja.
