Dizajn i zahtjevi kontaktnog kraja Pogo pin konektora
1. Projektni zahtjevi za krajnji kontakt
je nestandardna vrsta kontakta. Dizajniran je prema zahtjevima kabela cijele mašine. Prvo, potrebno je potvrditi veličinu priključnog kraja, način instalacije proizvoda, oblik izgleda i specifikaciju kabela. U slučaju da je teško potvrditi kabl, projektirajte rupu za ožičenje prema kontakt broju. Otvor za ožičenje može zadovoljiti potrebe žica velikog promjera žice. Odnos prečnika jezgra žice i unutrašnjeg prečnika čaše za zavarivanje je uglavnom 0,5-0,7; Prilikom spajanja žice, princip dizajna je da je promjer jezgre kabela i priključna rupa kontakta odgovarajući, a omjer promjera jezgre žice i unutrašnjeg promjera rupe za zavarivanje je općenito 0,6-0,8.
2. Zahtjevi u pogledu oblika krajnjeg kontakta

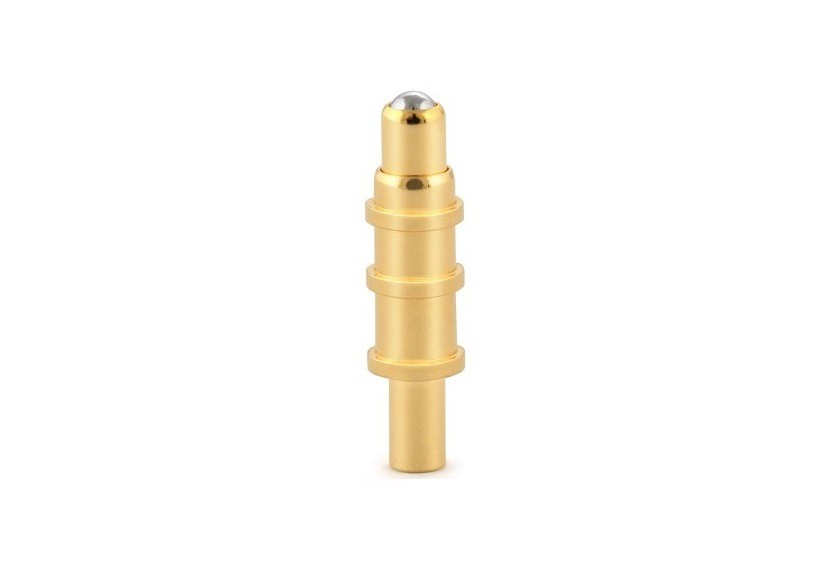

U pogo pin konektoru, kontaktni komad je neizostavan dio konektora, a njegova glavna funkcija je da bude odgovoran za prijenos signala. U procesu projektovanja konektora, kontakt se formira od strane spojnog kraja i repa. Spojni kraj se općenito sastoji od elastičnih dijelova i krutih dijelova kako bi se osigurala pouzdanost kontakta između utikača konektora i utičnice; zadnji kraj kontakta je odgovoran za kablovsku vezu između opreme, interkonekciju između štampanih ploča, ili Interkonekcija između kabla i ploče se koristi za povezivanje kabla. Kraj terminala konektora može se podijeliti u četiri tipa: tip žice za zavarivanje, tip žice za presovanje, tip probijanja izolacije i tip namotaja bez lemljenja; primjena Na štampanoj ploči, kontaktni završni oblici mogu se podijeliti u četiri tipa: ravno zavarivanje, zakrivljeno zavarivanje, površinska montaža i tip za utiskivanje bez lemljenja.
