Kako instalirati pogo pinove?
Analiza problema nenormalnog pozlaćenja pogo pinova u POGO PIN konektorima
Pinovi POGO PIN konektora pogo pinova su obično napravljeni od mesinga, koji je vrlo aktivan metal. Kada je izložen zraku, reagira s kisikom u zraku i površina oksidira.
Stoga, POGO PIN pogo igle moraju biti površinski obložene, češće pozlaćene, niklovane, pocinčane, posrebrene, itd. Danas ćemo razgovarati o nekim od problema na koje će POGO PIN pogo igle naići tokom zlata proces platinga.
Proces pozlaćenja igra važnu ulogu u premazivanju POGOPIN pogo pin. Trenutno se pozlaćivanje još uvijek izvodi u rupama velikog broja pinhole komponenti bačvastim i vibracionim nanošenjem, osim za neke materijalne pogo igle koji su selektivno pozlaćeni. . Posljednjih godina, veličina konektora je sve više i više minijaturizirana, a kvalitet pozlaćenja u otvoru na dijelu rupice postao je istaknutiji. Zahtjevi korisnika za kvalitetom zlatnog sloja također su sve veći i veći, a neki korisnici imaju i sve veći kvalitet izgleda zlatnog sloja. Čak i na vrlo kritičnim nivoima, ovi uobičajeni problemi kvaliteta uvijek mogu poboljšati kvalitet pozlaćenja konektora kako bi se osigurao kvalitet pozlaćenja konektora. Razlozi za ove probleme s kvalitetom raspravljaju se jedan po jedan.
1. Boja pozlaćenog sloja pogo igle je nenormalna. Boja pozlaćenog sloja opružne igle nije u skladu s bojom običnog zlatnog sloja, ili zlatni sloj različitih dijelova istog pomoćnog proizvoda ima drugu boju. Ovo je jedan od najčešćih problema s galvanizacijom.
2. Utjecaj nečistoća u pozlaćenoj sirovini pogo pin-a
Kada nečistoće unesene u otopinu za pozlaćivanje premaše toleranciju otopine za pozlaćivanje, boja i svjetlina zlatnog sloja će se brzo utjecati. Ako na njega utiču organske nečistoće, zlatni sloj će izgledati bez sjaja. Film je veoma taman i položaj kose nije fiksiran. Ako metalne nečistoće interferiraju, efektivni raspon gustine struje će biti sužen. Test Holove ćelije pokazuje da gustina struje ispitnog komada nije svetla na donjem kraju ili ploča na visokom kraju i nije obložena na donjem kraju. Odražavajući da je galvanizacija crvena ili čak pocrnjela, promjena boje u rupi je očiglednija.
3. Pozlaćena gustina struje pogo pina je previsoka.
Budući da je ukupna površina pozlaćenog dijela pogrešno izračunata, vrijednost je veća od stvarne površine, pa je količina struje pozlaćenja prevelika, ili kada se koristi pozlaćenje, amplituda pozlaćenja je premala za kristalizaciju cijeli ili dio pozlaćenja u utoru, i vizualno Gledajte zlato. Ovaj sloj je crven.
Metoda instalacije pogo pina je:

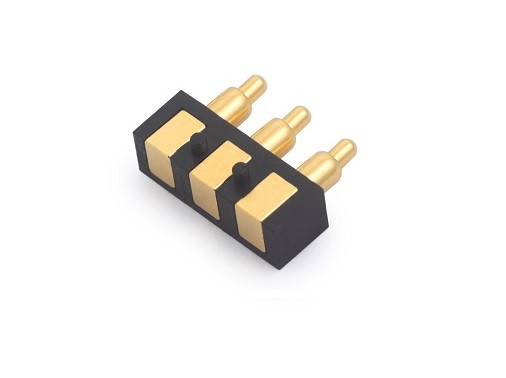

1. Površinski nosač
Pogo pin se obično postavlja stabilno, a dno cijevi igle je ravnog dna, tako da možemo koristiti vertikalni ili horizontalni paket, što olakšava lemljenje sa PCB-om. Također, neke igle imaju igle za lociranje na kraju tako da nema pomaka i radit će bolje.

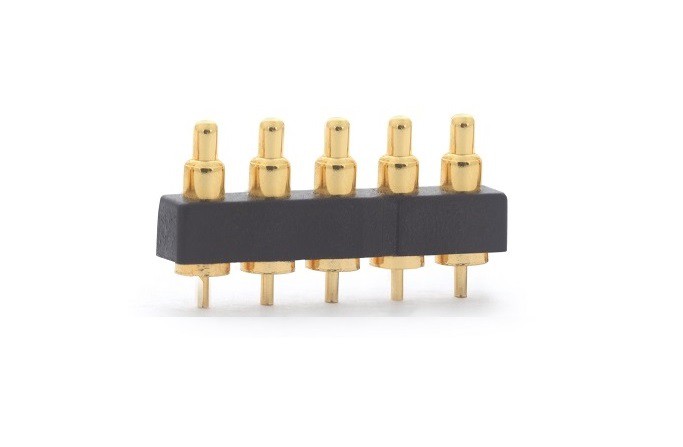

2. Način ugradnje ravnog lemnog repa
Običan plug-in paket za jednostavno lemljenje. Osim toga, mi često koristimo tail-end plug-in pakete, što također daje proizvođačima pogo pin-a više mogućnosti u smislu korištenja prostora.
3. Plutajuća instalacija
Uglavnom usvaja dvosmjerni dizajn dvostrukog djelovanja, koji je prikladniji za spajanje bez pritiska zavarivanja, omogućavajući inženjerima da imaju veću fleksibilnost prostora prilikom dvosmjernog povezivanja ploča-ploča.
Postoje mnoge druge metode instalacije za POGO PIN pogo igle. Također moramo birati prema našoj stvarnoj situaciji.
