Kako odabrati odgovarajući Pogo pin konektor za hardverske aplikacije?
Evo nekoliko savjeta za odabir odgovarajućeg pogo pin konektora za hardverske aplikacije:

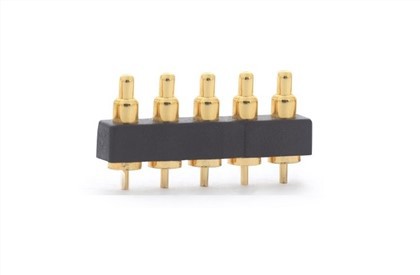

- Uzmite u obzir broj potrebnih priključaka. Pogo igle dolaze u različitim konfiguracijama s različitim brojem iglica, pa odaberite onaj koji ima dovoljno iglica za vašu aplikaciju. Uobičajene opcije su 2-pin, 4-pin, 6-pin, itd.
- Pogledajte razmak (razmak) između igle. Visina mora odgovarati razmaku između kontaktnih pločica na vašem PCB-u. Uobičajeni koraci su 1 mm, 1,27 mm, 2 mm, 2,54 mm, itd.
- Provjerite raspon hoda/hoda klina. Ovo je koliko daleko se igla može produžiti da uspostavi kontakt. Duži hod omogućava veću varijabilnost u položaju PCB-a. 0.5-1mm hod je uobičajen.
Uzmite u obzir materijal igle i oplatu. Pozlaćene igle pružaju najveću provodljivost i otpornost na koroziju. Druge opcije poput nikla, bakra ili volframa mogu biti prikladne ovisno o troškovima i potrebama dugovječnosti.
Odaberite odgovarajući prečnik igle. Veći prečnici daju robusniji kontakt. {{0}}.5mm, 0.64mm i 1mm su uobičajene veličine.
- Potražite pogo igle ocijenjene za dug vijek trajanja ako je izdržljivost važna. Ocjene od 100,000 plus ciklusi ukazuju na bolju dugovječnost.
- Uzmite u obzir materijal kućišta i metodu zadržavanja. Kućišta od najlona ili PBT-a sa utisnutim ili lemljenim iglama dobro rade. Izbjegavajte labavo držanje u stilu.
- Provjerite nazivnu struju po pinu. Odaberite pin koji ima barem maksimalnu očekivanu struju.
- Nabavite sklop s vodećim pločama ili postoljima ako je PCB-u potrebno precizno poravnanje.

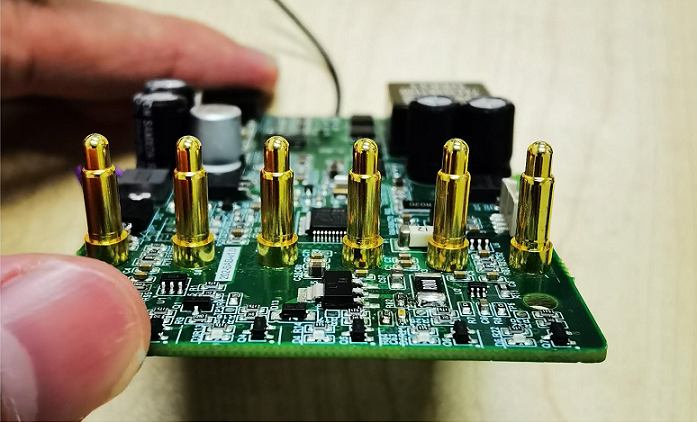

Testirajte sklop igle za uzorak sa svojim PCB-om kako biste provjerili dobru električnu povezanost prije potpunog postavljanja.
