7 razloga zašto su Pogo Pins najbolje rješenje za konektore
Pogo Pin je savršen spoj za mnoge aplikacije kao što su priključivanje, priključke od ploče do ploče ili za punjenje. Evo zašto.

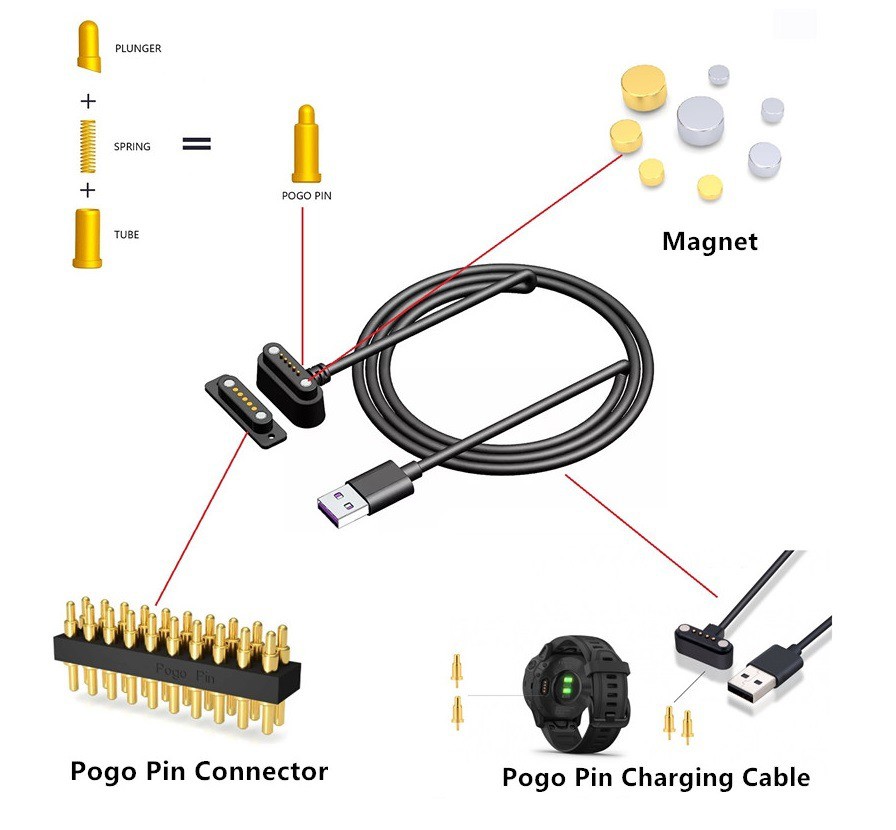

Opružni konektori ili takozvani pogo pinovi postaju sve popularniji otkako ih istaknute kompanije kao što su Apple i Microsoft koriste u svojim potrošačkim proizvodima.
Pogo igle kombinuju nekoliko prednosti koje ih razlikuju od većine drugih tipova konektora.
U današnjem članku ćemo razgovarati o tim prednostima i pobliže pogledati kako se te prednosti mogu iskoristiti u vašem dizajnu.
Kratka istorija pogo igle
Pre nego što krenemo direktno u 7 razloga, počnimo sa kratkom istorijom pogo igle. Tip konektora postoji otprilike 50 godina. Inženjeri starije garde će zapamtiti da te igle nisu imale najbolju reputaciju. Često su bili nestabilni, imali su malu struju i bili su vrlo osjetljivi na bilo koju vrstu vibracija što ih je diskvalificiralo za mnoge aplikacije koje su uključivale prijenos podataka. Od nadolazeće industrije testiranja poluprovodnika, pinovi za testiranje opruge su napravili značajna poboljšanja. Tehnološki napredak koji je bio neophodan da bi se smanjila njihova veličina na nivo koji bi ih učinio prikladnim za fine nagibe potrebne tokom IC test procedura prenela su se na potrošačke pogo pin konektore.
Pa zašto su Pogo igle danas tako popularne i šta ih čini idealnim za mnoge aplikacije? Evo razloga:
1. Hajde da pričamo o Pogo Pin Cost
Većina konektora se proizvodi postupkom štancanja. Ovaj proces u suštini uzima tanak komad metala koji se formira utiskivanjem metala u pravi oblik pomoću kalupa.
Pogledajte ovaj mali video klip koji objašnjava proces.
Za razliku od toga, pogo igle se proizvode postupkom okretanja. Ovaj proces koristi okrugli komad metala i okreće ga vrlo brzo. Oštra ivica tada grebe dijelove metalnog bloka koji nisu potrebni.
Glavna razlika između oba procesa je cijena izrade kalupa. Izrada kalupa može koštati do 5000 USD. To znači da se trošak za ovaj kalup mora uključiti u proračun koji može biti značajan faktor cijene. Pogledajte ovaj uzorak proračuna:
Posebno za male količine nestandardnih konektora Pogo Pins su efikasnija alternativa. U gornjem primjeru cijena je porasla za više od 80 posto.
2. Najbolji konektor za najbolje korisničko iskustvo

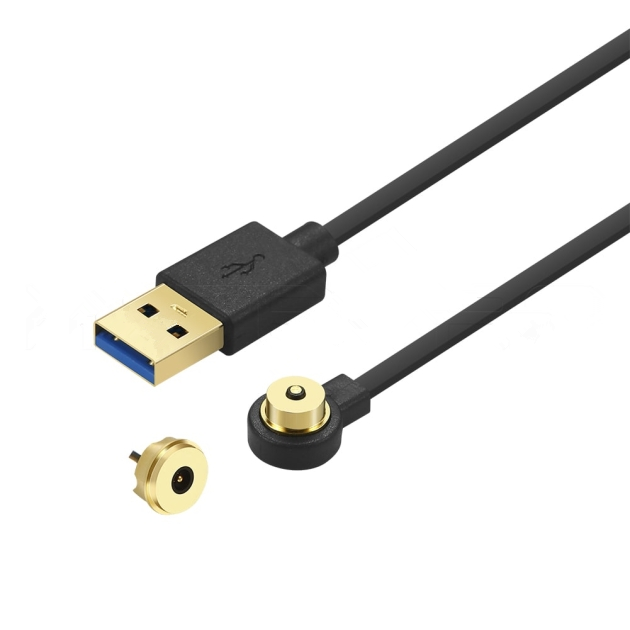

Konektori sa oprugom su praktični. Siguran sam da svako ima svoje legitimno mišljenje o Apple proizvodima, ali kada sam prvi put koristio Magsafe kabl za punjenje na laptopu svojih prijatelja 2008. bio sam zaista zbunjen. Ovo je genijalno. Samo ga pričvrstite, automatsko poravnavanje, jednostavno za korištenje. Ovako funkcionira inženjering. Uvođenje malih izmjena na uspostavljene proizvode koje korisnicima daju ovaj wow-efekat i čine ih lojalnim kupcima brenda.
Pogo pin konektori često poboljšavaju ovo korisničko iskustvo. Pogotovo kada se radi na način da ih automatski poravnate s uređajem.
3. Pravi konektor za mali prostor
Većina konektora je ili velika i stabilna, ili mala i lomljiva. Pogo Pins kombinuju obe prednosti u jednom proizvodu. Mogu biti izuzetno male dok prežive do 1 milion kompresija. To je zbog njihovog specifičnog dizajna opruge koji zadržava svoju veličinu i stabilnost. Utisnuta ravna opruga povećava naprezanje ugla savijanja, dok spiralna opruga ima ravnomjernu raspodjelu sile tokom kompresije. Ovo omogućava izradu manjih dizajna.
4. Zašto su Pogo Pins najizdržljiviji tip konektora
Konektori sa oprugom su izuzetno izdržljivi. Za razliku od bilo kojeg drugog tipa konektora, pogo pinovi su vertikalno komprimirani. Ova jednosmjerna kompresija svih dijelova značajno smanjuje habanje svakog dijela. Problem je u tome što se prilikom umetanja konektora dva metalna lista ogrebu jedan o drugi. To će vremenom oštetiti vanjsku oblogu i smanjiti trenutnu nosivost. Ovaj efekat je jači kada korisnik utakne konektor sa većom silom. To se, međutim, ne može dogoditi sa pogo iglama jer su jedini elementi trenja interakcija između klipa i cijevi. Ovo trenje nastaje kroz unutrašnju silu opruge koju je ograničio i odredio inženjer.
5. Konektor sa visokom tolerancijom
Nijedan drugi tip konektora nema tako veliki hod kao što je to slučaj sa pogo pin konektorima. To daje inženjerima i korisnicima ogromnu slobodu prilikom korištenja konektora.
Male greške u proizvodnji mogu se nadoknaditi radnim hodom. Konektori koji se koriste u unutrašnjosti telefona su mali plosnati opružni konektori koji su dodirivali kontakte senzora otiska prsta montirani na zadnjoj maski telefona. U toplim područjima plastika zadnjeg poklopca se proširila i podigla kontaktne pločice od konektora. Ovo se moglo izbjeći korištenjem konektora s dužim hodom, koji nudi veću toleranciju na takve deformacije materijala.
6. Jednostavna montažna veza
Jedno od glavnih razmatranja pri dizajniranju uređaja je montaža. Ručno povezivanje je skupo i zahtijeva puno posla. Sa konektorom board-to-board koji koristi pogo pinove nije potrebno ručno poravnavanje. Dijelovi se mogu brzo sastaviti dok
ima veliku fleksibilnost u pogledu redosleda montaže. Ovo čini pogo igle sve popularnijim izborom. Sa iglama kao što je zavrtnji, inženjeri mogu čak i kombinovati montažu i povezivanje u isto vreme.
7. Stabilan strujni tok
Posljednja tačka je izuzetna stabilnost strujnog toka. Pogo igle mogu biti individualno opremljene specifičnim silama opruge i dizajnom. Pri povećanju sile opruge, klip se stabilnije pritiska na cijev unutar klina. Ovo rezultira boljom provodljivošću. Različiti dizajni kao što su dizajn kuglice i High Current Pogo dizajn također dovode do poboljšanja protoka struje. Ovdje je ključ maksimalno povećati broj kontaktnih točaka između klipa i cijevi kako bi se smanjila mogućnost privremenog prekida veze. Tokom isključenja cijela struja može teći kroz oprugu što može uzrokovati topljenje opruge i na kraju dovesti do kvara igle.
