7 karakteristika korištenja Pogo Pin
Konektori napunjeni pogo iglama (također poznati kao Pogo pin konektori) postepeno postaju popularni i koriste se u proizvodima velikih poznatih proizvođača. Na primjer Apple i Microsoft.
O nastanku Pogo Pin-a
Kao 7 razloga navedenih u naslovu, sljedeće ukratko objašnjava porijeklo pogo igle. Konektori se općenito koriste više od 50 godina. Inženjeri sa više staža u početku nisu preporučili pogo igle. Vjerovali su da je upotreba pogo pinova nestabilna, niske struje, osjetljiva na bilo kakve vibracije i da nije pogodna za drugu opremu za prijenos podataka.
Budući da je industrija ispitivanja poluvodiča procvjetala posljednjih godina, performanse testnih pinova s oprugom su se značajno poboljšale. Kao odgovor na tehnološki razvoj, potrebno je minimizirati veličinu proizvoda. Da bi se zadovoljile specifikacije konektora, pinovi za ispitivanje poluprovodničkih procesa se primenjuju na konektore pogo pina. Pogo pin napravljen od srednje sonde je skoro manji od 2 mm, a manje od 0.1 mm je rijetko.
Pitate se zašto su pogo pin konektori tako popularni ovih dana?
Zašto je primjenjiv na mnoge aplikacije? da ti kažem!
1. Relativno niža cijena
Većina konektora koristi proces štancanja, u kojem se metalni lim pretvara u odgovarajući oblik pomoću modula. Kliknite na ovaj video da saznate više o procesu!
Za razliku od toga, pogo igle koriste proces okretanja za brzo okretanje metalnih dijelova bez dodatnog struganja krajeva. Razlika između ova dva procesa je cijena proizvodnje modula. Moduli mogu koštati do $5,000, i oni su naravno uključeni u cijenu i jedan su od faktora koji utiču na cijenu proizvoda. Trošak se obračunava na sljedeći način:
Cijena konektora plus cijena/količina modula=konačna cijena po jedinici konektora
0.4USD plus 3500USD/10.000=0.75USD
Posebno za mali broj konektora koje je potrebno prilagoditi, konektori s oprugom su najefikasnija alternativa. U ilustrovanom primjeru, spred se može povećati do 80 posto.
2. Poboljšajte korisničko iskustvo
Konektori sa oprugom su vrlo praktični, a u Appleovim proizvodima prilično smo sigurni da je to slučaj. Kada sam prvi put koristio magnetni punjač Apple tableta, bio sam prilično zbunjen. Sve dok je blizu notebook-a, punjač će biti direktno priključen na računar, što je veoma zgodno za korišćenje i pametnog je dizajna.
Kada se ovi proizvodi malo poboljšaju, mogu stvoriti impresivne rezultate za potrošače i privući više kupaca lojalnih brendu. Pogo igle poboljšavaju korisničko iskustvo, posebno koristeći automatiziranu i dosljednu upotrebu.
3. Pogodniji za upotrebu u malim veličinama

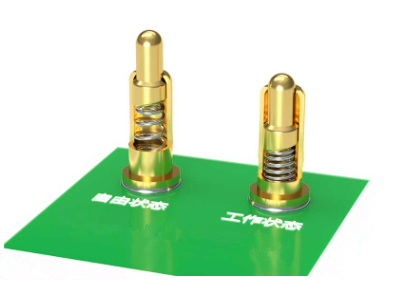

Većina konektora je stabilna, ali relativno glomazna, inače su mali, ali se lako oštećuju. Međutim, konektor tipa opruge kombinuje gore navedene dvije prednosti, a veličina je izuzetno mala, ali može izdržati 1,000,000 puta upotrebe. Kada je zavojna opruga ravnomjerno stisnuta, opruga povećava pritisak na krivini. Zbog posebnog unutrašnjeg dizajna opruge, može zadržati male prednosti veličine i stabilnosti.
4. Opcija sa najdužim vijekom trajanja
Konektori koji nose pogo pinove su izuzetno izdržljivi. Za razliku od drugih konektora, kada su pogo igle pritisnute okomito, sve komponente mogu smanjiti određenu količinu habanja svake komponente tokom procesa presovanja. Problem je u tome što će se prilikom umetanja konektora pojaviti ogrebotine s obje strane, što će uništiti površinski premaz, smanjiti trenutni kapacitet nosivosti i ozbiljno će utjecati na veću silu potrebnu za korištenje utičnog konektora. Međutim, kada se komponente pogo igle trljaju, a da unakrsno ne utječu na osovinu igle i cijev igle, inženjer će ograničiti i specificirati silu trenja koja se stvara iznutra.
5. Visoka tolerancija tolerancije
Pogo pin konektor pruža veći putni prostor od unutrašnje strukture opšteg konektora i daje inženjerima i korisnicima visok stepen slobode prilikom upotrebe konektora, a greška u proizvodnji neće uzrokovati previše problema. Na primjer, u slučaju partnerstva LG G6 pametnih telefona, došlo je do problema sa neispravnim senzorom otiska prsta na poleđini telefona. Kada korisnik dodirne senzor otiska prsta, mali ravan opružni konektor unutar mobilnog telefona će se vratiti na sistem mobilnog telefona. U toplim područjima, plastična stražnja školjka će se proširiti kako bi odvojila spoj od konektora. Koristite pogo igle da biste izbjegli povezivanje. Prekomjerni udar koji uređaj proizvodi tokom upotrebe, što dovodi do oštećenja.
6. Lako se sastavlja

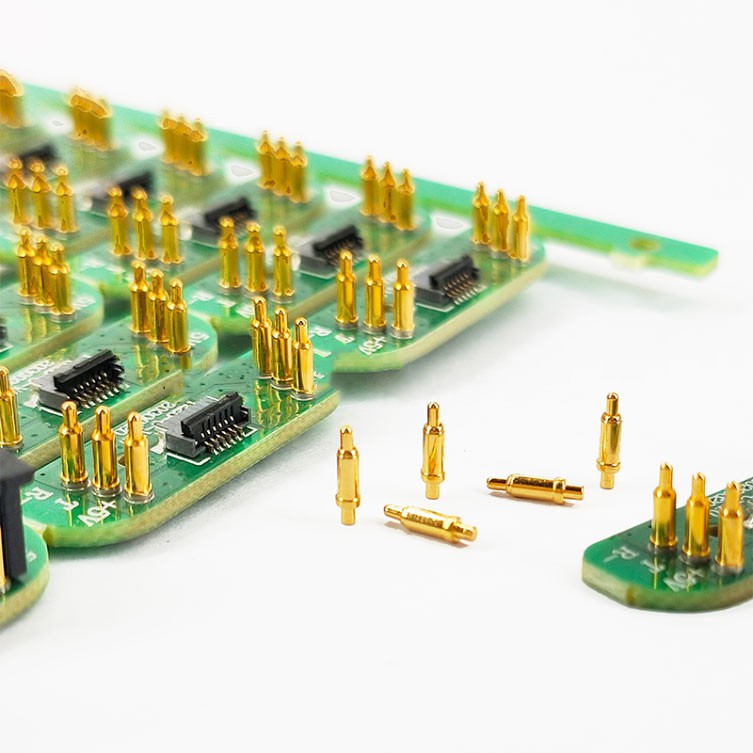

Način na koji se inženjeri sklapaju je glavni faktor u dizajnu. Potrebni su dodatni procesi i skupi troškovi za proizvodnju općih konektora, dok upotreba pogo pinova za veze između ploče i ploče ne zahtijeva posebnu završnu obradu.
U procesu montaže sa velikom fleksibilnošću, komponente se mogu brzo sastaviti, zbog čega su pogo igle najbolji izbor. Nudimo i pogo igle sa funkcijom zavrtnja, što omogućava inženjerima da kombinuju funkcije instalacije i povezivanja.
7. Obezbedite stabilnu struju
Konačno, pogo pin osigurava nezamislivo stabilnu struju i može se samostalno sastaviti uz posebnu snagu opruge i dizajn. Kada se poveća elastična sila, ekstruzija osovine igle unutar cijevi igle će biti stabilnija i imati bolju električnu provodljivost.
Dizajn visokostrujnog pogo pina može učiniti struju stabilnijom. Ako dođe do trenutnog prekida, protok struje kroz oprugu će spaliti oprugu i na kraju dovesti do otkaza igle. Stoga, povećanjem broja kontaktnih točaka između osovine igle i cijevi igle, smanjuje se mogućnost trenutnog prekida.
