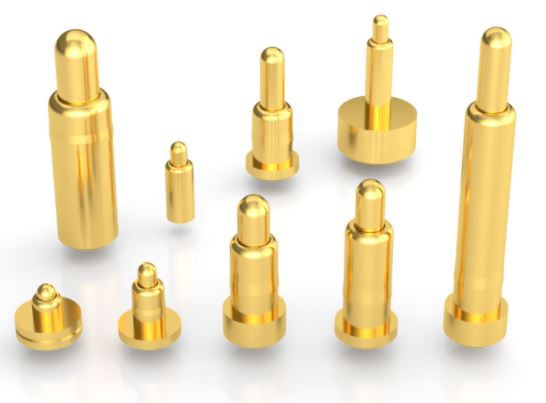

Vrhunska tehnologija galvanizacije Pogo Pin Rodijum-platiran
Postoji mnogo procesa i materijala za galvanizaciju. Pozlaćenje je naša najčešća tehnologija obrade i materijal, ali paladijumsko oblaganje, rodijumsko oblaganje i rutenijumsko prevlačenje su bolje od pozlaćenja.
Pozlaćenje Pozlaćenje koristi pravo zlato, čak i ako je prevučeno samo tankim slojem, ono već čini skoro 10% cijene cijele ploče. Pozlaćenje koristi zlato kao sloj oplate, jedan je za olakšavanje zavarivanja, a drugi za sprečavanje korozije; čak su i zlatni prsti memorijskih štapića koji se koriste već nekoliko godina i dalje sjajni.
Prednosti: jaka provodljivost, dobra otpornost na oksidaciju, dug vijek trajanja; gusta oplata, relativno otporna na habanje, općenito se koristi za zavarivanje i začepljenje. Nedostaci: veća cijena i loša čvrstoća zavarivanja.
2. Hemijsko zlato/potopljeno zlato Hemijsko zlato imerzionog nikla (ENIG), poznato i kao hemijsko nikl zlato, imerzijsko nikal zlato, skraćeno od hemijsko zlato i imerzijsko zlato. Imerzijsko zlato je hemijska metoda, debeli sloj legure nikla i zlata sa dobrim električnim svojstvima omotan je na površinu bakra i može zaštititi PCB dugo vremena. Debljina taloženja unutrašnjeg sloja nikla je općenito 120~240μin (oko 3~6μm), a debljina taloženja vanjskog sloja zlata je općenito 2~4μinch (0,05~0,1μm). Imerzijsko zlato može omogućiti PCB-u da postigne dobru električnu provodljivost tokom dugotrajne upotrebe, a takođe ima toleranciju na okolinu koju nemaju drugi procesi površinske obrade.
Prednosti:
a. Površina PCB-a obrađena zlatom je vrlo ravna i ima dobru koplanarnost, što je pogodno za kontaktnu površinu dugmeta.
b. Imerzijsko zlato ima odličnu sposobnost lemljenja, a zlato će se brzo rastopiti u rastopljenom lemu i formirati metalnu smjesu. Nedostaci: Proces je komplikovan, a procesne parametre je potrebno strogo kontrolisati da bi se postigli dobri rezultati. Najteža stvar je to što površina PCB-a koja je tretirana zlatom lako proizvodi crni disk, što utiče na pouzdanost.
3. U poređenju sa niklom i zlatom, ENEPIG ima dodatni sloj paladija između nikla i zlata. U reakciji taloženja zamjene zlata, sloj paladija bez elektronike će zaštititi sloj nikla i spriječiti ga. Prekomjerna korozija zamjenskog zlata; paladij je u potpunosti pripremljen za potapanje zlata dok sprječava koroziju uzrokovanu reakcijom zamjene. Debljina taloženja nikla je generalno 120~240μin (oko 3~6μm), debljina paladija je 4~20μin (oko 0,1~0,5μm); debljina taloženja zlata je generalno 1~4μin (0.02~0.1μm). Prednosti: Ima širok spektar primjena. U isto vrijeme, nikl-paladij-zlato je relativno uronjeno u zlato, što može efikasno spriječiti probleme s pouzdanošću veze uzrokovane defektima crnog diska. Nedostaci: Iako nikl paladijum zlato ima mnoge prednosti, paladijum je skup i oskudan je resurs. U isto vrijeme, kao i Immersion Gold, njegovi zahtjevi za kontrolu procesa su strogi.
Hemijska svojstva rodijuma su relativno stabilna i teško je reagovati sa sulfidom i gasom ugljen-dioksida u vazduhu. Na sobnoj temperaturi nerastvorljiv je u dušičnoj kiselini i njenim solima, pa čak i u vodi. Stabilniji je na razne jake alkalije, ali je rodijum rastvorljiv u koncentrovanoj sumpornoj kiselini. Fizička svojstva rodijuma su relativno dobra. Pored dobre otpornosti na habanje i električne provodljivosti, ima izvanrednu sposobnost refleksije, a njegov koeficijent refleksije može doseći 80% (srebro je 100%), i može ostati nepromijenjen dugo vremena. Stoga se često koristi kao premaz protiv promjene boje srebra. Nakon testiranja, 0,1um rodijumski premaz može zaštititi srebrni premaz od promjene boje nekoliko godina. Rodijumski premaz ima vrlo nisku kontaktnu otpornost i veliku tvrdoću, pa se često koristi kao premaz za kontaktne tačke.
Performanse zavarivanja rodijuma nisu baš dobre, jer je unutrašnje naprezanje premaza relativno veliko. Tehnologija nanošenja rodijuma počela je da se koristi u Sjedinjenim Državama 1930. godine, ali se uglavnom koristila za dekorativne obloge. Kasnije, sa brzim razvojem elektronske industrije, rodijum je igrao važnu ulogu u sprečavanju promene boje srebra i električnih kontaktnih tačaka. Posljednjih godina rodijum je postao popularniji u industriji galvanizacije nakita. Galvanizacija sloja rodijuma na površini srebrnog nakita može spriječiti promjenu boje srebra. Cijena je jeftina, a može imati i platinastu teksturu. Budući da je gustina rodijuma mnogo manja od gustine platine, cena oblaganja rodijumom je malo niža od gustine platine.
