Pogo igle za TWS rješenja za punjenje
U poređenju sa običnim žičanim slušalicama, Bluetooth slušalice su praktičnije za upotrebu. Uz kontinuirano ažuriranje tehnologije, kvalitet zvuka Bluetooth slušalica sve je bliži i bliži žičanim slušalicama; od Apple iPhone 7, 3,5 mm priključak za slušalice je otkazan, što je još važnije. Razvoj Bluetooth slušalica.
iPhone bez tradicionalnog priključka za slušalice od 3,5 mm
Najočiglednija razlika između Bluetooth slušalica i tradicionalnih žičanih slušalica je u tome što nema dugačkog kabla za slušalice, a audio signali se primaju preko Bluetooth-a, tako da Bluetooth slušalice imaju nezavisna kola i napajanje, te se mogu puniti za svakodnevnu upotrebu kao mobilni telefon; danas želimo da Ovaj članak predstavlja tipove pogo pinova koji se koriste u pretincu za punjenje TWS (True Wireless Stereo) Bluetooth slušalica.
Na TWS kutiji za punjenje slušalica smo vidjeli razne specifikacije pogo pinova (pogo pin konektora), uključujući 2Pin, 3Pin, 5Pin, itd. Upotreba pogo pinova je redovna, a cjelina je podijeljena na 2Pin pogo pinove i 3Pin pogo igle. i više pinova. Koja je onda upotreba tolikog broja pogo igala?

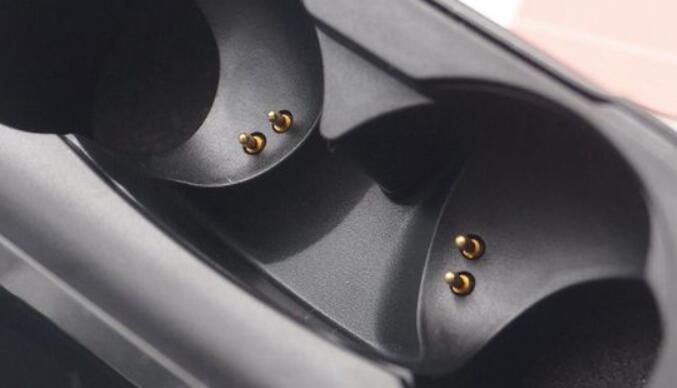

1. 2Pin pogo pin rješenja:
Dizajn 2Pin pogo pina je najčešći na tržištu, a ovaj dizajn može zadovoljiti stroge potrebe punjenja TWS slušalica. Dvije igle su pozitivne, odnosno negativne i koriste se za prijenos snage odeljka za bateriju TWS kutije za punjenje na slušalice. Na ovaj način, ako se TWS koristi kao Bluetooth slušalica za razgovore, jedna slušalica radi, a druga slušalica se može staviti u pretinac za punjenje kako bi se napunila snaga; takav ciklus upotrebe može zadovoljiti potrebe izuzetno dugog vijeka trajanja baterije.
Ranije, 2Pin pogo pinovi nisu mogli uzeti u obzir komunikaciju prilikom napajanja. Stoga, kako bi dodala personalizirane funkcije, TWS tvornica slušalica je isprobala 3Pin pogo igle, 5Pin pogo igle i druge dizajnerske sheme, što je također dovelo do povećanja volumena proizvoda i poteškoća u sklapanju. To je komplikovano i dovodi do povećanja troškova.
2. 3Pin pogo pin rješenje
Dizajn 3Pin opružnog naprstka, pored 5V punjenja i uzemljenja, dodaje pin za napon baterije slušalica, koji se koristi za mjerenje stvarne snage slušalica.

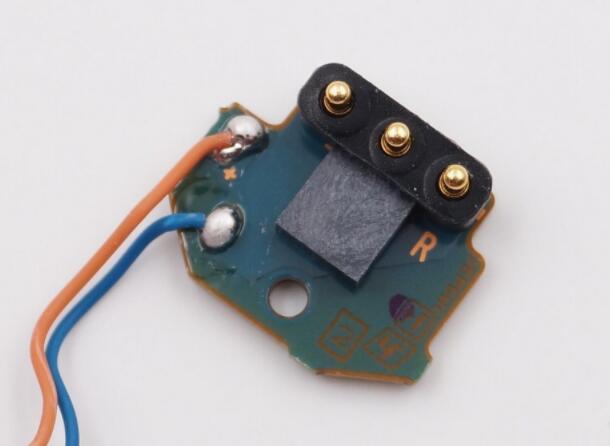

3Pin pin za punjenje 3Pin pin za punjenje

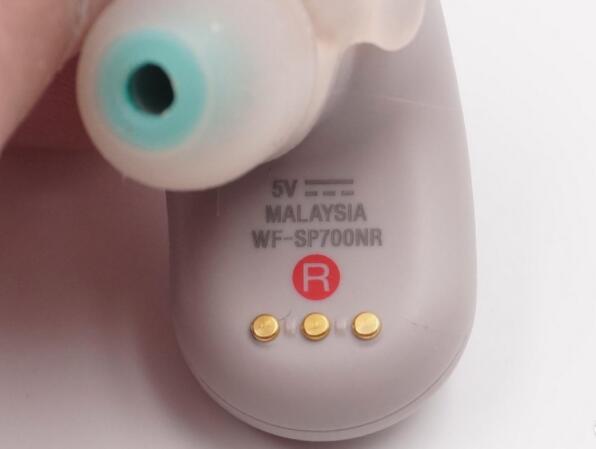

TWS Bluetooth slušalice sa 3Pin iglom za punjenje TWS Bluetooth slušalice sa 3Pin iglom za punjenje

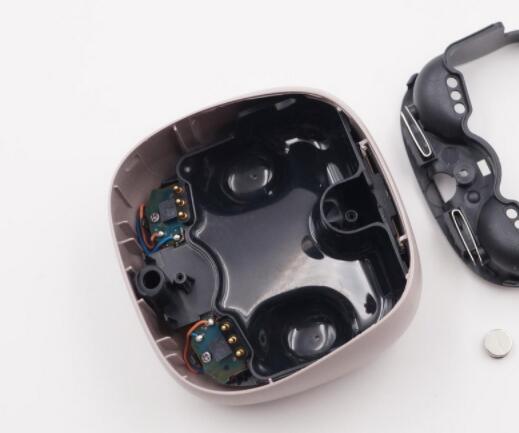

3Pin igla za punjenje za futrolu za punjenje Bluetooth slušalica 3Pin igla za punjenje za Bluetooth torbicu za punjenje
3. 5Pin pogo pin rješenje
Dizajn 5Pin opružnog naprstka uzima u obzir gornje dvije svrhe i ima više funkcija.
Ovakav dizajn se može vidjeti samo u vrhunskim TWS Bluetooth slušalicama, koje su relativno rijetke. Može se koristiti za prijenos podataka u internoj memoriji slušalica, nadogradnju firmvera slušalica, protokolarnu komunikaciju podataka i druge funkcije.
