Osnovni koncept dizajna,Dizajn klipa iWorking Height od Pogo Pin

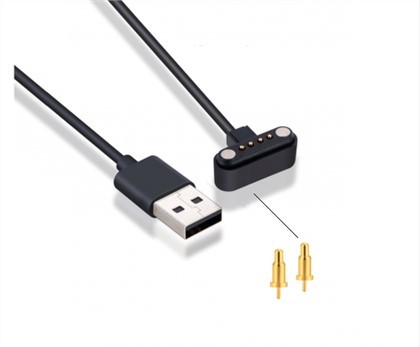

Osnovni koncept dizajna Pogo Pin (konektor sa oprugom):
Električne karakteristike će aktivno pronaći put s najmanjim otporom za provođenje struje, najbolje stanje
Struja će se voditi od osovine igle do zida vanjske cijevi, a zatim do PCB-a. U ovom trenutku vrijednost otpora je najmanja.

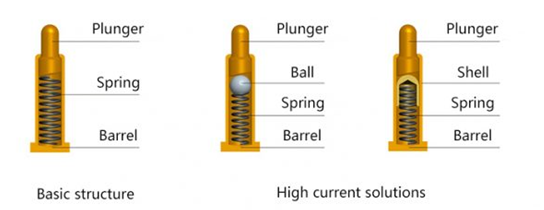

Osnovni dizajn klipa Pogo Pin (konektor sa oprugom):
Bias Tail
Dizajn Bias Tail je najčešći i najjeftiniji za proizvodnju s dobrim balansom između performansi, cijene i veličine. Ovaj dizajn može garantovati stabilnu donju impedanciju.
Prednost: Niska i stabilna otpornost
Back Drill
Zadnja bušilica se obično koristi u okruženju s malim konektorima, kao što su bežične slušalice, pametni telefoni ili mali IoT uređaji. mala veličina može zadovoljiti zahtjeve kupaca za elastičnost jer dužina opruge ovog dizajna može premašiti dužinu cijevi igle. U nekim slučajevima kada je prostor ograničen.
Cone Design
Ovakav dizajn je najbolji izbor za konektor sa visokim zahtevima za koncentričnost, jer se opruga može najbolje postaviti na konusni rep osovine klina. konusni rep na dnu osovine klina postavljen je u unutrašnjost opruge, kako bi se smanjio podrhtavanje osovine klina. Prednost: Lako okretanje, mala kosina, niska cijena.
Ball Design
Dizajn lopte je najbolja opcija za izazovna okruženja kao što su teške mašine, punjenje i medicinske aplikacije, kontakt je stabilniji, a velika struja je važna.
Prednost: stabilan otpor, može proći kroz veliku struju

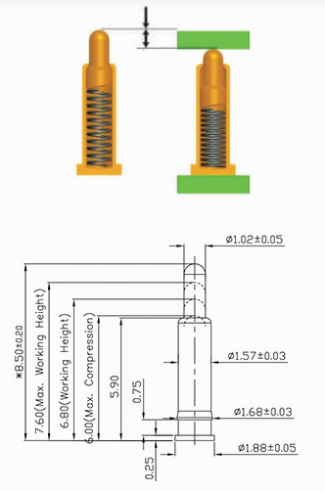

Osnovna radna visina Pogo Pin (konektor sa oprugom):
Općenito, količina kompresije tokom rada je 2/3 ukupnog hoda, ako je količina kompresije dovoljna, pozitivna sila je preniska tako da impedansa nije stabilna.
Upotreba pogo pina na radnoj visini značajno će povećati izdržljivost i performanse konektora.
Kontaktna ploča baterije ili zlatni prst koji povezuje pogo pin ne smije biti prljavština, oksidacija itd.
Molimo ograničite upotrebu unutar raspona specifikacija navedenih na crtežu.
